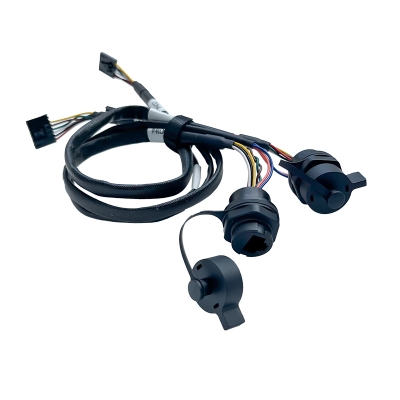

Cáp truyền thông song song CAT5e bọc chống nhiễu dành cho hệ thống năng lượng mới

Cái này cáp song song giao tiếp bên ngoài Được thiết kế để giải quyết các vấn đề nhiễu tín hiệu và thách thức môi trường trong các ứng dụng năng lượng mới. Lõi sử dụng dây dẫn bọc CAT.5E 4P*26AWG với đồng mạ thiếc độ tinh khiết cao, giúp giảm đáng kể điện trở DC và tối ưu hóa khả năng dẫn điện. Bằng cách giảm thiểu tổn thất năng lượng trong quá trình truyền tải, nó đảm bảo khả năng giao tiếp hiệu quả cao giữa các thiết bị song song.

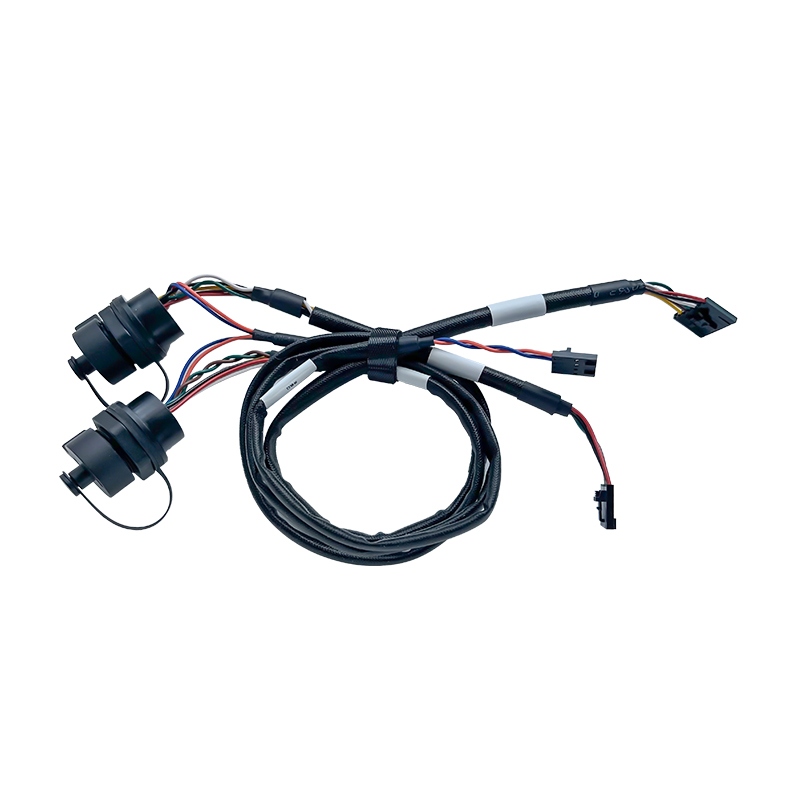

Bộ dây dẫn được trang bị các đầu nối công nghiệp WCON chính xác ở một đầu và giao diện chống thấm nước RUV Connet RJ45 M20.5 ở đầu kia, với cơ chế khóa vít chắc chắn và nắp che bụi. Thiết kế này đảm bảo hiệu suất ổn định và khả năng tản nhiệt hiệu quả, ngay cả khi hoạt động liên tục.

Các tính năng và lợi ích chính

• Truyền dẫn độ trung thực cao: Sản phẩm sử dụng dây dẫn bằng đồng mạ thiếc có độ tinh khiết cao, đạt được điện trở DC cực thấp, tối đa hóa chất lượng tín hiệu và giảm tổn thất năng lượng trong quá trình truyền dữ liệu.
• Bảo vệ chống nhiễu điện từ mạnh mẽ: Thiết kế chống nhiễu CAT.5E giúp ngăn chặn hiệu quả nhiễu điện từ, điều cần thiết để đảm bảo liên lạc ổn định trong môi trường biến tần và pin điện áp cao.
• Độ tin cậy chống nước IP67: Được trang bị đầu nối RUV Connet RJ45 M20.5 và nắp bảo vệ chống bụi, đảm bảo khả năng chống thấm nước trong điều kiện ngoài trời hoặc môi trường công nghiệp ẩm ướt.
• Hiệu suất tản nhiệt tối ưu: Việc lựa chọn kích thước dây dẫn khoa học và kiểm soát độ chính xác của quá trình ép đầu dây giúp kiểm soát sự tăng nhiệt độ, đảm bảo hiệu suất không bị suy giảm theo thời gian.
• Hoàn toàn có thể tùy chỉnh: Có sẵn các chiều dài tùy chỉnh (tiêu chuẩn L=530/250/70mm) và cấu hình chân cắm để phù hợp với các định nghĩa giao diện BMS hoặc biến tần cụ thể.

Cấu trúc cáp và thông số kỹ thuật điện

• Tiêu chuẩn cáp: CAT.5E, 4 cặp × 26 AWG.
• Chống nhiễu: Sử dụng cáp xoắn đôi có vỏ bọc (STP) để triệt tiêu nhiễu điện từ/tần số vô tuyến (EMI/RFI).
• Dây dẫn: Đồng mạ thiếc độ tinh khiết cao (Tối ưu hóa cho trở kháng thấp).
• Áo khoác: Chất liệu cao cấp dành cho công nghiệp, có khả năng chống tia cực tím, thời tiết khắc nghiệt và mài mòn.
• Hiệu năng: Được thiết kế để hoạt động liên tục với tải trọng cao và khả năng kiểm soát suy hao tín hiệu nghiêm ngặt.

Cấu hình đầu nối

Đầu A: Phía bên trong thiết bị (Với mạch in/hệ quản lý pin)

• Đầu nối: WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
• Chức năng: Kết nối chính xác giữa bo mạch và dây dẫn để tích hợp mô-đun bên trong.

Đầu B: Mặt bảng/Mặt ngoài (Kết nối với mạng/Bộ phận song song)

• Đầu nối: RUV Connet RJ45 M20.5
• Loại: Ổ cắm gắn bảng điều khiển có nắp chống bụi và chống thấm nước.
• Đặc điểm: Thiết kế khóa vít chắc chắn giúp ngăn ngừa hiện tượng đứt kết nối do rung động.

(Lưu ý: Các tổ hợp đầu nối có thể được tùy chỉnh để phù hợp với danh sách vật tư (BOM) của từng dự án cụ thể.)

Ứng dụng điển hình

• Hệ thống lưu trữ năng lượng (ESS): Truyền thông song song giữa các bộ pin.
• Biến tần năng lượng mặt trời: Kết nối dữ liệu cho hệ thống chuyển đổi năng lượng quang điện (PCS).
• Cơ sở hạ tầng xe điện: Hệ thống mạng nội bộ trạm sạc.
• Tự động hóa công nghiệp: Tủ điều khiển ngoài trời yêu cầu bảo vệ IP67.


Thông số kỹ thuật

Tại sao nên chọn chúng tôi?
Công ty TNHH Công nghệ Kết nối Thông minh Thâm QuyếnwĐược thành lập vào năm 2008, công ty tích hợp nghiên cứu và phát triển, sản xuất, gia công và kinh doanh dây dẫn điện cho các sản phẩm điện khác nhau. Chúng tôi sở hữu đội ngũ nghiên cứu và phát triển khoa học công nghệ chuyên nghiệp, thiết bị sản xuất và kiểm tra tiên tiến, quản lý doanh nghiệp hiện đại và hệ thống đảm bảo chất lượng nghiêm ngặt. Các sản phẩm của công ty đã đạt chứng nhận an toàn UL và được sử dụng rộng rãi trong nhiều sản phẩm điện khác nhau như nguồn điện dự trữ di động, nguồn điện dự trữ gia dụng, nguồn điện dự trữ công nghiệp và thương mại, pin lithium và hộp điều khiển công nghiệp cho robot quét.

Dịch vụ hậu mãi:

• Dịch vụ hỗ trợ kỹ thuật trực tuyến được cung cấp.
• Có sẵn hàng OEM.
• Sản phẩm của chúng tôi kèm theo báo cáo kiểm nghiệm và chứng nhận.
• Sản phẩm của chúng tôi được bảo hành 3 năm.

Đóng gói & Giao hàng:

Câu hỏi thường gặp

1. Dây cáp này dùng để làm gì?

Loại cáp này được sử dụng để liên lạc và điều khiển song song giữa các thiết bị năng lượng mới, chẳng hạn như hệ thống lưu trữ năng lượng, biến tần năng lượng mặt trời, bộ sạc xe điện và thiết bị điều khiển công nghiệp.

2. Đây có phải là cáp Ethernet CAT5e tiêu chuẩn không?

Không. Đây là bộ cáp CAT5e chống nhiễu công nghiệp được thiết kế cho các ứng dụng năng lượng mới, có chiều dài tùy chỉnh, đầu nối công nghiệp và độ tin cậy cao để hoạt động liên tục.

3. Chiều dài cáp và đầu nối có thể được tùy chỉnh không?

Có. Chiều dài cáp, loại đầu nối và sự kết hợp các loại đầu nối có thể được tùy chỉnh dựa trên yêu cầu ứng dụng, bản vẽ hoặc mẫu của bạn.

4. Tại sao cáp này lại sử dụng lớp chắn và dây dẫn bằng đồng mạ thiếc?

Cấu trúc được che chắn giúp giảm nhiễu điện từ, trong khi dây dẫn bằng đồng mạ thiếc mang lại điện trở thấp, khả năng chống ăn mòn và hiệu suất điện ổn định lâu dài.

5. Sản phẩm này phù hợp với đối tượng nào?

Sản phẩm này phù hợp với các nhà sản xuất thiết bị năng lượng mới, các nhà tích hợp hệ thống, các nhà sản xuất bộ sạc xe điện và các đối tác OEM/ODM cần giải pháp cáp truyền thông đáng tin cậy.
