Tại sao bộ dây dẫn điện lại bị hỏng trong các ứng dụng thực tế?

Hệ thống dây dẫn điện đóng vai trò như hệ thần kinh trung ương cho các thiết bị phần cứng hiện đại. Từ khoang động cơ ô tô đến các tủ điều khiển công nghiệp tự động, các cụm dây dẫn này liên tục truyền tải điện năng và dữ liệu. Mặc dù được coi là những thành phần đơn giản—chỉ gồm dây dẫn, đầu nối và giắc cắm—nhưng hệ thống dây dẫn thường là nguyên nhân gốc rễ của các sự cố phần cứng mang tính hệ thống. Khi một thiết bị máy móc ngừng hoạt động do lỗi điện, thủ phạm hiếm khi là bộ xử lý chính; mà thường là do kết nối vật lý bị lỗi.

Để hiểu rõ cơ chế chính xác đằng sau những lỗi ở lớp vật lý này, cần phải phân tích các ứng suất cơ học, môi trường và điện tác động lên cụm linh kiện trong suốt vòng đời của nó. Việc chẩn đoán sớm các nguyên nhân gốc rễ này trong giai đoạn thiết kế kỹ thuật cho phép các nhóm kỹ sư lựa chọn vật liệu và dung sai sản xuất tốt hơn, từ đó ngăn ngừa các sự cố thu hồi sản phẩm tốn kém và thời gian ngừng hoạt động của hệ thống.

1. Sự lão hóa nhiệt và sự suy giảm chất lượng cách nhiệt

Nhiệt độ cao là kẻ thù chính của lớp cách điện polymer. Dây dẫn thường được luồn gần các bộ phận sinh nhiệt như động cơ, hệ thống ống xả hoặc máy biến áp công suất cao. Theo thời gian, nhiệt độ cao sẽ đẩy nhanh quá trình thoát khí của chất làm dẻo trong lớp cách điện PVC thông thường, khiến lớp vỏ trở nên giòn, nứt và cuối cùng làm lộ lõi dẫn điện. Điều này tạo ra nguy cơ ngắn mạch và phóng điện hồ quang ngay lập tức.

Phương trình Arrhenius chỉ ra rằng đối với nhiều loại polymer cách điện thông thường, tuổi thọ dự kiến ​​sẽ giảm đi một nửa cho mỗi lần tăng 10°C nhiệt độ hoạt động liên tục so với mức nhiệt độ định mức. Điều này làm cho việc lựa chọn vật liệu trở nên vô cùng quan trọng. Ví dụ, việc sử dụng dây dẫn tiêu chuẩn có khả năng chịu nhiệt 80°C trong một không gian thường xuyên đạt đến 85°C sẽ dẫn đến hỏng hóc sớm. Nâng cấp lên vật liệu có khả năng chịu nhiệt tốt hơn sẽ giúp giảm thiểu hư hỏng. Bộ dây dẫn điện UL1015 20AWG tùy chỉnh Vật liệu này cung cấp một cơ chế bảo vệ mạnh mẽ, vì tiêu chuẩn UL1015 quy định mức nhiệt độ 105°C. Khả năng chịu nhiệt bổ sung này giúp kéo dài đáng kể tuổi thọ hoạt động trong môi trường khắc nghiệt bằng cách chống lại sự xuống cấp do oxy hóa, vốn là nguyên nhân gây hư hại cho các hỗn hợp PVC kém chất lượng hơn.

2. Mối nối uốn không đạt yêu cầu và có điện trở cao

Việc ép đầu nối không chỉ đơn giản là ép kim loại vào dây dẫn; đó là một quy trình hàn nguội đòi hỏi độ chính xác cực cao. Mục tiêu là làm biến dạng các sợi dây và đầu nối để tạo ra một khối kim loại rắn chắc duy nhất, hoàn toàn kín khí. Nếu khí ăn mòn hoặc oxy có thể xâm nhập vào mối nối ép, quá trình oxy hóa sẽ xảy ra, làm tăng điện trở của mối nối.

Lỗi khi bấm đầu nối thường rơi vào hai loại: bấm chưa đủ và bấm quá chặt. Đầu nối bấm chưa đủ sẽ tạo ra các khoảng trống siêu nhỏ giữa các sợi dây, dẫn đến điện trở cao, hiện tượng nóng cục bộ và cuối cùng là hiện tượng quá nhiệt. Đầu nối bấm quá chặt sẽ làm hư hại các sợi dây, làm giảm diện tích mặt cắt ngang hiệu dụng và tạo ra các điểm yếu về mặt cơ học dễ bị đứt khi rung động.

Để tránh hiện tượng sụt áp nguy hiểm này trong các mạch điện quan trọng, các kỹ sư phải chỉ định một... Bộ dây dẫn đầu nối uốn trở kháng thấpCác cụm đầu nối này được sản xuất dưới sự kiểm soát chất lượng nghiêm ngặt, sử dụng thiết bị ép tự động theo dõi lực ép trong thời gian thực. Bằng cách xác minh chiều cao ép chính xác và sử dụng phân tích mặt cắt ngang bằng kính hiển vi, nhà sản xuất đảm bảo độ nén tối ưu, tạo ra kết nối có trở kháng bổ sung gần bằng không.

3. Mỏi do rung động và ăn mòn do ma sát

Trong các ứng dụng liên quan đến động cơ, các bộ phận kết cấu chuyển động hoặc vận tải, rung động liên tục gây ra hư hại nghiêm trọng cho các mối nối dây dẫn. Khi dây dẫn không được cố định đúng cách, nó sẽ chịu ứng suất uốn cong tuần hoàn. Vì đồng bị cứng lại do biến dạng dẻo, sự uốn cong liên tục cuối cùng sẽ khiến các sợi đồng bị đứt gọn gàng gần điểm kết nối. Việc định tuyến đúng cách đòi hỏi phải sử dụng biện pháp giảm ứng suất—cố định bó dây bằng kẹp hoặc dây buộc gần các đầu nối để truyền tải tải trọng cơ học từ mối nối điện thực tế sang khung gầm kết cấu.

Rung động cũng tạo ra một mối nguy hiểm tiềm tàng: ăn mòn do ma sát. Hiện tượng này xảy ra ở cấp độ vi mô bên trong các đầu nối. Các rung động siêu nhỏ khiến các chân kim loại cọ xát vào nhau, làm bong tróc các lớp oxit mỏng. Kim loại trần bị lộ ra ngay lập tức bị oxy hóa trở lại, và quá trình này lặp đi lặp lại. Sau hàng nghìn giờ, sự cọ xát vi mô này tạo thành một lớp dày các mảnh vụn oxit không dẫn điện giữa các điểm tiếp xúc. Hệ thống bắt đầu gặp phải các lỗi ảo - sự sụt giảm tạm thời trong dữ liệu cảm biến hoặc sự giảm điện áp đột ngột. Sử dụng lớp mạ dày hơn (như vàng trên niken) hoặc chất bôi trơn tiếp điểm chuyên dụng có thể giảm thiểu ăn mòn do ma sát, nhưng việc bố trí dây dẫn để giảm thiểu sự truyền tần số cộng hưởng là biện pháp phòng vệ vật lý tốt nhất.

4. Việc chấm dứt không đúng cách ở cấp độ bảng điều khiển

Việc lắp đặt bên trong tủ điện và bảng điều khiển là một điểm dễ xảy ra lỗi nghiêm trọng khác. Kỹ thuật viên thường xuyên tuốt vỏ dây dẫn và cắm trực tiếp vào các khối đầu nối kẹp vít. Khi siết chặt vít, nó tạo ra lực xoay và lực ép làm tách các sợi dây ra. Một số sợi bị đứt, làm giảm hiệu quả kích thước dây 16 AWG xuống còn tương đương 18 AWG hoặc 20 AWG ngay tại mối nối, phá hủy hoàn toàn khả năng dẫn điện.

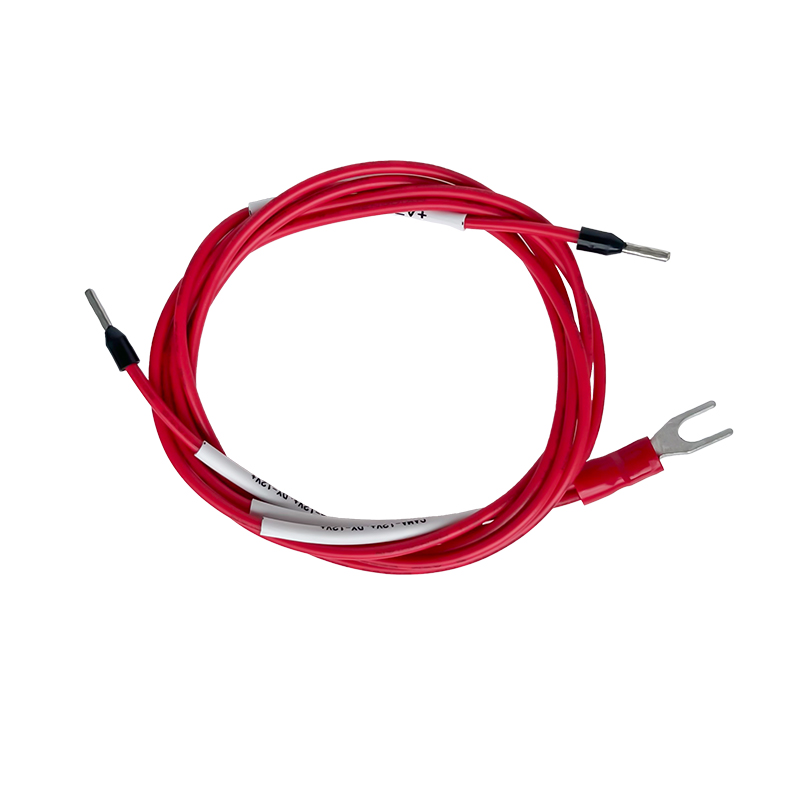

Ngoài ra, hiện tượng đồng bị chảy dẻo (biến dạng nguội) dưới áp lực của vít khiến mối nối bị lỏng theo thời gian, đòi hỏi phải bảo trì định kỳ để siết chặt lại vít. Việc sử dụng... Bộ dây dẫn nối đầu cuối có kẹp sẵn Giải quyết vấn đề cấu trúc này ngay từ nguồn gốc. Vòng kẹp hoạt động như một lớp vỏ bảo vệ bằng đồng hoặc thau bao bọc các sợi dây dẫn mỏng manh. Khi siết chặt vít khối đầu nối, nó sẽ ép vào thân rắn của vòng kẹp thay vì từng sợi dây riêng lẻ. Điều này phân bổ áp lực đều, ngăn ngừa đứt dây, loại bỏ nguy cơ các sợi dây bị lệch gây đoản mạch cho các đầu nối liền kề và giảm đáng kể gánh nặng bảo trì do phải siết chặt lại các mối nối.

5. Sự xâm nhập hóa chất và hiện tượng mao dẫn

Các bó dây điện được lắp đặt trong môi trường khắc nghiệt phải đối mặt với sự tấn công của dầu, chất làm mát, chất tẩy rửa và nước. Một sai sót thường gặp trong thiết kế bó dây là bỏ qua đặc tính tự nhiên của dây dẫn hoạt động như một ống mao dẫn. Nếu hơi ẩm xâm nhập vào đầu nối không kín hoặc đoạn cách điện bị hư hỏng, sự thay đổi nhiệt độ và chênh lệch áp suất bên trong hệ thống có thể chủ động hút chất lỏng lên bên trong vỏ dây, chạy giữa các sợi đồng.

Hiện tượng mao dẫn này có thể vận chuyển chất lỏng ăn mòn trực tiếp vào các bộ điều khiển điện tử (ECU) kín hoặc các cảm biến đắt tiền cách xa điểm xâm nhập ban đầu hàng dặm. Thiết kế các vòng dẫn nước thích hợp—dẫn dây sao cho nó nằm dưới điểm vào của đầu nối—buộc chất lỏng nhỏ giọt xuống đáy vòng dẫn nhờ trọng lực thay vì chảy vào đầu nối. Việc sử dụng ống co nhiệt có chất kết dính tan chảy bên trong (ống co nhiệt hai lớp) tại các điểm kết thúc sẽ ngăn chặn đường dẫn chất lỏng di chuyển bên trong này.

6. Tích hợp các giao thức thử nghiệm và đảm bảo chất lượng

Giảm thiểu rủi ro hỏng hóc của bộ dây dẫn không chỉ đơn thuần là xác định các cơ chế vật lý; nó phụ thuộc rất nhiều vào việc thực hiện các thử nghiệm kiểm định nghiêm ngặt trước khi sản phẩm được đưa vào sử dụng. Một bộ dây dẫn trông hoàn hảo về mặt hình thức vẫn có thể che giấu những lỗi nghiêm trọng bên trong. Đảm bảo chất lượng hiện đại đòi hỏi phải thực hiện kiểm tra tính liên tục tự động, kiểm tra điện áp cao (hi-pot) để xác minh độ bền điện môi của lớp cách điện, và kiểm tra độ đàn hồi (push-back) để đảm bảo các chân kết nối được lắp đặt hoàn toàn và khóa chặt vào vỏ nhựa.

Các nhóm kỹ thuật cần chuyển từ việc xem các cụm dây dẫn như những phụ kiện hàng hóa thông thường sang coi chúng như những hệ thống con phức tạp, được thiết kế kỹ lưỡng. Bằng cách quy định dung sai chính xác cho chiều cao mối nối, lựa chọn vật liệu cách điện phù hợp với môi trường nhiệt cụ thể và thực thi các thông số định tuyến nghiêm ngặt có tính đến độ rung và độ ẩm, các nhà sản xuất có thể loại bỏ gần như hoàn toàn các lỗi xảy ra trong thực tế. Việc triển khai các lịch trình kiểm tra lực kéo tiêu chuẩn trên dây chuyền lắp ráp đảm bảo tính toàn vẹn cơ học của mọi mối hàn nguội, chuyển đổi dữ liệu thiết kế vật lý trực tiếp thành độ tin cậy điện lâu dài.
