Tại sao bộ dây dẫn điện máy tính chất lượng cao được thiết kế riêng lại cần thiết cho các thiết bị điện tử hiện đại?

Bạn cần một bộ dây dẫn máy tính chất lượng cao được thiết kế riêng để duy trì tính toàn vẹn tín hiệu, ngăn ngừa lỗi phần cứng và tối ưu hóa hiệu suất tản nhiệt bên trong các thiết bị điện tử hiện đại nhỏ gọn. Các loại cáp tiêu chuẩn bán sẵn thường gây ra sự phức tạp nghiêm trọng trong việc định tuyến và các kết nối lỏng lẻo bên trong các khung máy chật hẹp. Kỹ thuật thiết kế riêng sẽ giải quyết triệt để những hạn chế về không gian vật lý này. Hợp tác với các nhà cung cấp chuyên biệt để... Sản xuất cáp máy tính theo yêu cầu Cung cấp thiết kế tùy chỉnh được chế tạo đặc biệt cho các kiến ​​trúc máy tính hiệu năng cao. Hệ thống cáp tùy chỉnh được bố trí trơn tru trong các thùng máy chật hẹp mà không cản trở luồng không khí bên trong quan trọng. Bạn bảo vệ được phần cứng quan trọng khỏi sự cố ngừng hoạt động đột xuất. Việc lắp ráp cáp chính xác đảm bảo độ dẫn điện vượt trội, truyền tín hiệu liền mạch và độ bền cơ học lâu dài cho tất cả các hệ thống của bạn.

Những điểm chính cần ghi nhớ

• Bộ dây dẫn điện máy tính tùy chỉnh được thiết kế vừa khít với không gian nhỏ hẹp và giúp giữ cho các linh kiện bên trong luôn mát mẻ.

• Công nghệ chống nhiễu cáp tiên tiến giúp ngăn chặn nhiễu điện và bảo vệ đường truyền dữ liệu tốc độ cao.

• Bộ dây dẫn chất lượng cao giúp ngăn ngừa các kết nối lỏng lẻo và giảm thiểu các sự cố phần cứng bất ngờ.

• Đầu tư vào các loại cáp tùy chỉnh bền bỉ sẽ giúp giảm chi phí bảo trì và bảo vệ danh tiếng thương hiệu của bạn.

Giải quyết những thách thức trong thiết kế hiện đại bằng hệ thống dây điện tùy chỉnh.

Tối ưu hóa bố cục mật độ cao và luồng không khí

Các thùng máy điện tử mật độ cao tạo ra những hạn chế nghiêm trọng về bố trí vật lý đối với các kỹ sư phần cứng hiện đại. Dữ liệu ngành gần đây cho thấy mật độ đóng gói điện tử đã tăng gần 40% trong năm năm qua ở các lĩnh vực bị hạn chế về không gian. Bạn phải xử lý cẩn thận các hạn chế về chiều cao Z khi đi dây cáp xung quanh các linh kiện nhạy cảm, nguồn điện và các mảng anten phức tạp. Các loại cáp tiêu chuẩn thường tạo ra các vấn đề về bó dây không mong muốn, làm gián đoạn sự lưu thông không khí cần thiết bên trong khung máy chật hẹp. Chỉ cần nhiệt độ tăng cục bộ 10°C cũng có thể làm giảm tuổi thọ của các linh kiện quan trọng gần đó đến 50%. Bạn có thể giải quyết các nút thắt nhiệt này bằng cách chọn các bó dây chất lượng tùy chỉnh được thiết kế riêng cho hình dạng hệ thống của bạn.

Dây dẫn điện dạng phẳng sử dụng các lớp dây điện được sắp xếp theo dạng phẳng để giảm chiều cao và cho phép đi dây gọn gàng.

Dữ liệu không đồng bộ giữa sơ đồ mạch logic và đường dẫn 3D vật lý tạo ra những nút thắt cổ chai nghiêm trọng trong quá trình tạo mẫu. Sự khác biệt giữa mô hình kỹ thuật số và nguyên mẫu thực tế gây ra sự chậm trễ lên đến 20% trong quá trình phát triển sản phẩm. Ước tính đường dẫn không chính xác cũng dẫn đến lãng phí vật liệu từ 15-30% trong quá trình sản xuất. Vượt quá giới hạn bán kính uốn cong tối thiểu từ 4-10 lần đường kính ngoài gây ra các vết nứt nhỏ trong lớp chắn bên trong, dẫn đến lỗi tuân thủ điện từ. Hơn nữa, tính toán chiều dài chính xác vẫn rất quan trọng vì chỉ cần sai số 10mm cũng dẫn đến việc kỹ thuật viên không thể cắm dây dẫn trong các hoạt động sản xuất đòi hỏi độ chính xác cao. Việc lập mô hình hệ thống sớm giúp ngăn ngừa các lỗi thiết kế dây dẫn phổ biến và tối ưu hóa không gian vật lý bên trong các vỏ bọc nhỏ gọn.

Bảo vệ tính toàn vẹn tín hiệu trong hệ thống dây dẫn máy tính

Công nghệ điện toán tốc độ cao hiện đại đòi hỏi sự kiểm soát chặt chẽ đối với nhiễu điện từ và nhiễu xuyên kênh giữa các đường dây liền kề. Hệ thống dây dẫn máy tính được thiết kế riêng sử dụng các chiến lược che chắn tiên tiến để bảo vệ việc truyền dữ liệu nhạy cảm trong các cụm điện tử phức tạp. Ví dụ, tín hiệu vi sai triệt tiêu nhiễu chế độ chung một cách hiệu quả. Khi nhiễu điện từ tần số cao tạo ra điện áp nhiễu giống nhau như 5 mV trên cả hai dây dẫn, phần cứng thu sẽ trừ các tín hiệu và triệt tiêu 90–95% nhiễu.

Cấu hình dây xoắn đôi quyết định trực tiếp hiệu suất tín hiệu tổng thể trên các đoạn dây dài bên trong. Cáp Category 6 sử dụng các vòng xoắn chặt hơn, từ 2-3 vòng/inch, để giảm nhiễu xuyên âm gần đầu dây xuống 15 dB so với Category 5e. Việc thay đổi chiều dài vòng xoắn giữa các cặp dây liền kề, chẳng hạn như sử dụng 0,5" so với 0,7", giúp giảm nhiễu thêm 8-12 dB. Tỷ lệ xoắn nhất quán duy trì trở kháng 100 ohm trong phạm vi sai số ±5%, ngăn ngừa hiện tượng phản xạ tín hiệu, nếu không sẽ làm lãng phí 10-20% công suất tín hiệu.

• Gói STP cung cấp lớp chắn bằng lá nhôm riêng biệt cho từng cặp dây để cách ly các đường dẫn dữ liệu nhạy cảm.

• Phương pháp bọc FTP sử dụng một lớp màng chắn bằng lá kim loại bao quanh toàn bộ bó dây để chặn nhiễu điện từ bên ngoài.

• Thiết kế S/FTP kết hợp lớp bọc lá nhôm cho từng cặp dây với lớp chắn bện tổng thể để cách ly tiếng ồn tối đa.

Cấu trúc cáp xoắn đôi có lớp chắn giúp giảm nhiễu điện từ (EMI) lên đến 90%, mặc dù làm tăng chi phí sản xuất lên 30% và yêu cầu các đầu nối phần cứng được nối đất đúng cách. Việc tách biệt vật lý thích hợp giữa đường dây nguồn và đường dây tín hiệu tốc độ cao bằng cách sử dụng ống dẫn chuyên dụng giúp loại bỏ các sự cố thường gặp trong bó dây như vòng nối đất và nhiễu xuyên âm không mong muốn. Việc lắp ráp bó dây chính xác đảm bảo dung sai cơ học chặt chẽ, cung cấp các kết nối an toàn có thể chịu được rung động công nghiệp liên tục mà không bị mất tín hiệu gián đoạn hoặc các kết nối vật lý lỏng lẻo. Thiết kế cáp tùy chỉnh cuối cùng đảm bảo chất lượng hoạt động lâu dài trong các môi trường điện toán đòi hỏi khắt khe.

Độ chính xác kỹ thuật trong lắp ráp bộ dây dẫn tùy chỉnh

Các giải pháp dẫn điện tiên tiến và che chắn tùy chỉnh

Quy trình sản xuất chính xác trong lắp ráp bó dây dẫn dựa trên việc sử dụng vật liệu chất lượng cao để đảm bảo độ dẫn điện vượt trội và độ bền cơ học dưới áp lực hoạt động nặng. Bạn bảo vệ các đường truyền dữ liệu nhạy cảm khỏi nhiễu điện từ mạnh khi thiết kế cáp tùy chỉnh tích hợp các lớp chắn chuyên dụng. Các lớp lá nhôm phản xạ năng lượng điện từ bên ngoài không mong muốn ra khỏi các dây dẫn bên trong. Trong khi đó, lưới bện bằng đồng dẫn an toàn nhiễu bị chặn dọc theo lớp chắn bên ngoài trực tiếp đến các kết nối nối đất. Cơ chế bảo vệ kép này ngăn ngừa sự suy giảm tín hiệu, loại bỏ nhiễu xuyên âm và duy trì độ rõ nét của dữ liệu trong môi trường phần cứng nhiều nhiễu.

Quy trình sản xuất bó dây dẫn tiên tiến tuân thủ nghiêm ngặt tiêu chuẩn IPC-620 để duy trì độ bền cơ học trong điều kiện nhiệt độ cao. Phần mềm thiết kế tối ưu hóa khả năng sản xuất giúp tối ưu hóa cách nhiệt và đường dẫn luồng không khí bên trong khung phần cứng nhỏ gọn. Các công cụ mô hình hóa 3D chuyên dụng dự đoán sự chồng chéo của bố cục cáp trước khi bắt đầu tạo mẫu vật lý. Bằng cách giữ cho bó dây dẫn hoàn toàn tránh xa các thành phần có nhiệt độ cao và các điểm bị kẹp, bạn ngăn ngừa sự xuống cấp của lớp cách điện và hiện tượng đoản mạch. Thiết kế có chủ đích này duy trì tính linh hoạt của cáp, cách ly các đường dẫn tín hiệu quan trọng và đảm bảo sự ổn định lâu dài của hệ thống.

Tích hợp cấu hình dây dẫn tùy chỉnh chuyên dụng 6P6C

Các tùy chọn đầu nối chuyên dụng giải quyết những thách thức phức tạp về bố trí không gian bên trong các vỏ thiết bị điện tử hiện đại có mật độ cao. Bạn có thể tránh được các kết nối lỏng lẻo và sự nhầm lẫn trong việc định tuyến bằng cách tích hợp một... Bộ dây dẫn điện tùy chỉnh 6P6C Kết nối trực tiếp vào toàn bộ hệ thống dây dẫn máy tính của bạn. Các đầu nối đa chân được thiết kế riêng vừa khít với không gian chiều cao Z hạn chế, loại bỏ độ chùng cáp thừa và giảm áp lực vật lý lên các giao diện bảng mạch in mỏng manh.

Các đầu nối thương mại bán sẵn thường bị bung hoặc mất tiếp xúc điện khi phần cứng giãn nở nhiệt và rung động cơ học liên tục. Việc lắp ráp chuyên nghiệp loại bỏ những sự cố phần cứng bất ngờ này bằng cách kết hợp các ống bảo vệ chống đứt gãy tùy chỉnh với các vỏ khóa chắc chắn. Việc lắp ráp bó dây chính xác duy trì áp suất tiếp xúc nhất quán trên từng chân đầu nối. Quy trình sản xuất chuyên dụng này đảm bảo các kết nối điện chặt chẽ, đơn giản hóa việc bố trí cáp bên trong và nâng cao chất lượng hệ thống tổng thể trong các điều kiện hoạt động khắc nghiệt.

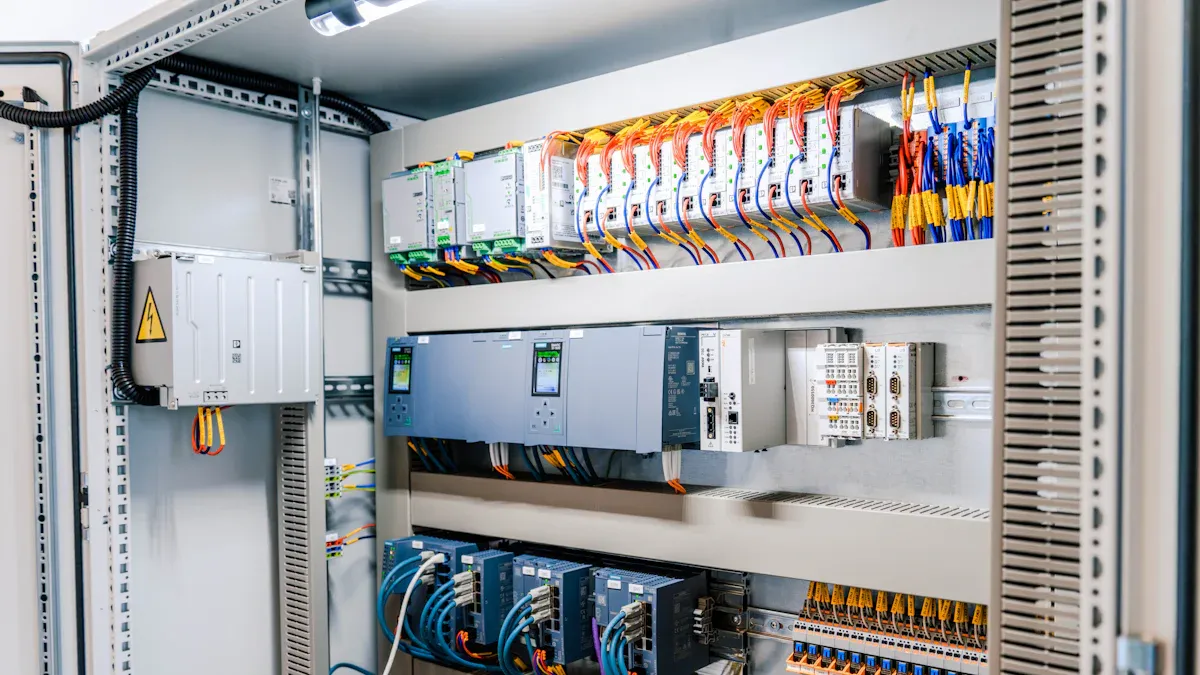

Giảm thiểu sự cố hệ thống bằng cách sử dụng cáp chất lượng cao.

Ngăn ngừa quá nhiệt và chập điện

Các sự cố ngắn mạch nghiêm trọng bên trong các nền tảng máy tính nhỏ gọn thường bắt nguồn từ việc lựa chọn vật liệu kém và bán kính uốn cong quá nhỏ. Khi kỹ thuật viên ép các dây cáp tiêu chuẩn vượt quá giới hạn bán kính uốn cong tối thiểu, các dây dẫn bên trong sẽ chịu ứng suất vật lý nghiêm trọng. Lực cơ học này gây ra hở mạch hoặc tiếp xúc không mong muốn giữa các dây dẫn. Bạn có thể ngăn ngừa sự xuống cấp và nứt vỡ lớp vỏ bằng cách chọn các vật liệu chịu nhiệt cao như silicone hoặc PTFE cho môi trường trên 150°C thay vì PVC tiêu chuẩn. Lớp cách điện chất lượng cao bảo vệ các dây dẫn lõi khỏi nhiệt độ cao, trong khi bộ phận giảm căng phù hợp ngăn ngừa sự mài mòn vật lý. Các bó dây chất lượng cao sử dụng ống bọc bảo vệ, lớp quấn và ống dẫn để bảo vệ các bó dây khỏi sự xử lý thô bạo và rung động. Ngăn ngừa các sự cố về bó dây đòi hỏi sự bảo vệ vật lý mạnh mẽ trên mọi đường dẫn.

Việc quản lý dây cáp gọn gàng giúp bảo vệ các thiết bị nhạy cảm khỏi ứng suất nhiệt và các sự cố phần cứng nghiêm trọng:

• Việc bố trí đường dẫn dây hợp lý trong máng dẫn và khay nâng cao giúp ngăn ngừa sự mài mòn vật lý và hư hỏng lớp cách điện.

• Sắp xếp giá đỡ hợp lý giúp luồng không khí lưu thông không bị cản trở, làm giảm nhiệt độ bên trong và bảo vệ vỏ cáp.

• Việc dán nhãn rõ ràng và các mối nối chắc chắn giúp loại bỏ tình trạng ngắt kết nối ngoài ý muốn, hư hỏng do lực tác động và đoản mạch.

Các kỹ thuật lắp ráp chuyên nghiệp giúp loại bỏ các lỗi trong quá trình sản xuất bó dây điện trước khi sản phẩm đến dây chuyền sản xuất. Việc sử dụng các vỏ bảo vệ tùy chỉnh tạo ra một rào cản vật lý chống lại va đập, nước và hóa chất. Những biện pháp mạnh mẽ này loại bỏ các sự cố thường gặp ở bó dây điện như vòng nối đất, sự cố nhiệt và đoản mạch bất ngờ.

Nâng cao tiêu chuẩn chất lượng để loại bỏ thời gian ngừng hoạt động của hệ thống.

Việc áp dụng các tiêu chuẩn sản xuất nghiêm ngặt tối ưu hóa độ tin cậy của phần cứng trong mọi lô sản xuất. Tiêu chuẩn IPC/WHMA-A-620 định nghĩa rõ ràng các tiêu chí về chất lượng và khả năng chấp nhận đối với các sản phẩm máy tính Loại 2. Tuân thủ các hướng dẫn này giúp giảm thiểu lỗi sản xuất, loại bỏ chất lượng lắp ráp không đồng đều và giảm thời gian ngừng hoạt động ngoài dự kiến. Thiết kế cáp tùy chỉnh tích hợp các quy trình kiểm soát chất lượng trực tiếp vào các giai đoạn thiết kế ban đầu, phát hiện lỗi bố trí trước khi bắt đầu lắp ráp vật lý. Việc xác định sớm các vấn đề tiềm ẩn về bó dây dẫn giúp tránh được sự chậm trễ sản xuất tốn kém.

Tiêu chuẩn IPC-A-620 quy định các tiêu chí chấp nhận để các nhóm kiểm soát chất lượng có thể phát hiện lỗi sớm. Việc sử dụng các tiêu chuẩn trực quan có thể đo lường được giúp giảm tỷ lệ làm lại, giảm thiểu phế phẩm và ngăn ngừa các sự cố bất ngờ trong quá trình vận hành thực tế đối với các thiết bị điện tử phức tạp.

Việc kiểm tra theo tiêu chuẩn giúp phát hiện sớm các lỗi cách điện, mối nối kém chất lượng và các kết nối lỏng lẻo ngay trên dây chuyền sản xuất. Phát hiện lỗi ngay tại chỗ có chi phí thấp hơn từ 10 đến 100 lần so với việc sửa chữa một sản phẩm bị lỗi sau khi lắp ráp.

Việc triển khai chương trình cải tiến chất lượng doanh nghiệp đảm bảo nhà cung cấp của bạn thực hiện kiểm tra điện nghiêm ngặt trên mọi sản phẩm. bộ dây dẫn máy tínhKiểm tra tự động xác nhận các kết nối an toàn, kiểm định tính toàn vẹn của lớp chắn và ngăn ngừa rủi ro hỏng hóc trong thực tế. Hợp tác với các cơ sở lắp ráp dây dẫn có kinh nghiệm giúp giải quyết các vấn đề về dây dẫn thường xuyên xảy ra trước khi giao hàng. Chiến lược chủ động này giúp loại bỏ thời gian ngừng hoạt động do lỗi trong thực tế, giảm thiểu yêu cầu bảo hành và đơn giản hóa việc bảo trì phần cứng lâu dài.

Tối đa hóa lợi tức đầu tư thông qua đầu tư chiến lược chất lượng.

Giảm tổng chi phí sở hữu thông qua xây dựng bền vững

Bạn sẽ nhận được những lợi ích lâu dài đáng kể khi lựa chọn bộ dây dẫn tùy chỉnh bền bỉ thay vì các loại cáp giá rẻ bán sẵn. Quy trình sản xuất chất lượng cao giúp giảm thiểu sự hao mòn vật lý, suy giảm nhiệt và ứng suất cơ học bên trong các thùng máy tính có mật độ linh kiện cao. Cấu trúc vật lý vượt trội bảo vệ các dây dẫn đồng mỏng manh khỏi nhiệt độ môi trường xung quanh, trong khi bộ phận giảm căng tích hợp ngăn ngừa hiện tượng đứt dây bên trong trong quá trình lắp đặt thủ công và vận hành hệ thống liên tục.

Việc bỏ qua khâu kiểm tra kỹ lưỡng trong quá trình sản xuất sẽ tạo ra những rủi ro tài chính nghiêm trọng cho tổ chức của bạn. Ví dụ, với tỷ lệ lỗi 2%, việc kiểm tra toàn diện 100% sẽ phát hiện ra 20 bộ dây dẫn bị lỗi. Ngược lại, việc lấy mẫu cơ bản sẽ bỏ sót 6 sản phẩm bị lỗi. Tiết kiệm 137,50 đô la chi phí nhân công kiểm tra ban đầu có thể dẫn đến việc phát sinh 1.500 đô la chi phí bảo hành, với ước tính 250 đô la cho mỗi lỗi xảy ra ngoài thực tế. Bạn có thể tránh được những chi phí bảo hành tốn kém này bằng cách yêu cầu các quy trình kiểm tra nghiêm ngặt cho mỗi bộ dây dẫn được sản xuất. Đầu tư chiến lược vào chất lượng ngay từ giai đoạn lắp ráp phần cứng ban đầu sẽ bảo vệ lợi nhuận của bạn khỏi những chi phí sửa chữa và thay thế sản phẩm đắt đỏ tại hiện trường.

Bảo vệ danh tiếng thương hiệu bằng phần cứng đáng tin cậy

Lỗi phần cứng gây ảnh hưởng trực tiếp đến sự hài lòng của khách hàng và làm tổn hại đến hình ảnh thị trường trong các lĩnh vực điện toán cạnh tranh. Tài liệu cáp kém chất lượng và việc lắp ráp dây dẫn sai sót gây ra thời gian ngừng hoạt động ngoài dự kiến ​​trong các hệ thống doanh nghiệp quan trọng. Thiết kế cáp cẩn thận loại bỏ các vòng nối đất, phản xạ tín hiệu và các kết nối lỏng lẻo trong quá trình hoạt động hàng ngày cường độ cao. Việc lựa chọn các thông số cáp tùy chỉnh chính xác đảm bảo tính khả dụng cao của hệ thống và hiệu quả hoạt động bền vững trong suốt vòng đời thiết bị dài hạn.

Phần cứng nội bộ đáng tin cậy biến niềm tin của khách hàng thành giá trị thương mại bền vững. Việc lựa chọn giữa các bộ dây dẫn bền bỉ và kém chất lượng sẽ quyết định trực tiếp đến uy tín tổng thể của bạn trên thị trường:

Đầu tư vào hệ thống cáp được kiểm tra kỹ lưỡng và thiết kế riêng sẽ tạo dựng niềm tin vững chắc của khách hàng và đảm bảo thành công lâu dài trong vận hành các hệ thống phức tạp. Lựa chọn thiết kế thông minh đảm bảo hiệu suất hệ thống ổn định, loại bỏ chi phí trả lại sản phẩm tốn kém, giảm chi phí bảo trì và bảo vệ hiệu quả danh tiếng thương hiệu của bạn theo thời gian.

Bộ dây dẫn máy tính tùy chỉnh là một khoản đầu tư công nghệ quan trọng cho hệ thống điện tử của bạn. Các giải pháp cáp được thiết kế riêng này đảm bảo độ tin cậy hoạt động ổn định, khả năng quản lý nhiệt vượt trội và độ trung thực tín hiệu lâu dài trên các bố cục phần cứng mật độ cao. Vốn đầu tư ban đầu vào bộ dây dẫn chất lượng tùy chỉnh giúp giảm đáng kể chi phí bảo trì dài hạn. Bạn sẽ loại bỏ được các sự cố thường xuyên xảy ra trong quá trình sử dụng và ngăn ngừa chi phí thay thế thiết bị đắt đỏ trong suốt vòng đời thiết bị dài. Các kỹ thuật sản xuất tiên tiến loại bỏ các lỗi lắp đặt phổ biến và bảo vệ các thành phần bên trong nhạy cảm khỏi hư hỏng do nhiệt bất ngờ. Các nhóm kỹ thuật và mua sắm phải tối ưu hóa hiệu suất hệ thống trong giai đoạn phát triển phần cứng ban đầu. Hãy hợp tác với một đối tác sản xuất uy tín ngay hôm nay để đảm bảo chất lượng hàng đầu. bộ dây dẫn máy tính Giải pháp cho các dự án điện tử hiện đại của bạn.

Câu hỏi thường gặp

Các thiết kế tùy chỉnh giúp ngăn ngừa các sự cố về hệ thống dây điện trong khung gầm nhỏ như thế nào?

Các thiết kế tùy chỉnh phù hợp chính xác với kích thước khung máy của bạn một cách gọn gàng. Chúng loại bỏ chiều dài cáp thừa và ngăn ngừa các đoạn uốn cong gấp khúc. Cách tiếp cận có mục tiêu này giải quyết các vấn đề nghiêm trọng về bó dây điện như tắc nghẽn luồng khí bên trong, lớp cách điện bị kẹp và đoản mạch ngẫu nhiên bên trong các vỏ thiết bị điện tử nhỏ gọn.

Nguyên nhân nào thường gây ra các sự cố về bó dây điện trong quá trình truyền dữ liệu tốc độ cao?

Dây dẫn không được bọc chống nhiễu và tỷ lệ xoắn dây kém là nguyên nhân gây ra các sự cố thường gặp trong hệ thống dây dẫn như nhiễu xuyên âm và nhiễu điện từ. Lớp bọc chống nhiễu được thiết kế riêng giúp ngăn chặn nhiễu điện từ bên ngoài. Tỷ lệ xoắn dây được kiểm soát giúp duy trì trở kháng ổn định để bảo vệ các tín hiệu dữ liệu tần số cao nhạy cảm trong các hệ thống phức tạp.

Tại sao việc tùy chỉnh bộ phận giảm căng dây cáp lại giúp giảm thiểu các sự cố phần cứng bất ngờ?

Ống bảo vệ cáp chuyên dụng giúp cố định chắc chắn các dây cáp tại các giao diện đầu nối. Chúng hấp thụ rung động cơ học liên tục và sự giãn nở nhiệt. Bằng cách giảm ứng suất vật lý lên các chân đầu cuối, bạn ngăn ngừa các kết nối vật lý lỏng lẻo và tránh các sự cố về bó dây dẫn tái diễn trong môi trường máy tính đòi hỏi cao.

Các bài kiểm tra chất lượng tiêu chuẩn đảm bảo độ tin cậy của cáp như thế nào?

Các nhà sản xuất kiểm tra từng cụm linh kiện theo tiêu chuẩn IPC-620. Quá trình kiểm tra điện tự động phát hiện các lỗi như mối nối kém, tiếp đất không tốt và lỗi cách điện trước khi lắp đặt. Những kiểm tra nghiêm ngặt này đảm bảo độ bền cơ học vượt trội, tỷ lệ hỏng hóc trong thực tế thấp hơn và bảo vệ toàn bộ khoản đầu tư vào hệ thống của bạn.
