XT30 so với XT30U: Sự khác biệt thực sự là gì và bạn nên chọn loại nào?

Đầu nối XT30 và XT30U trông gần như giống hệt nhau, điều này gây khó khăn khi lựa chọn đầu nối cho máy bay không người lái, máy bay điều khiển từ xa, pin LiPo, ESC, bộ sạc hoặc hệ thống nguồn nhỏ gọn. Cả hai đều thuộc dòng đầu nối nguồn XT nhỏ gọn, nhưng XT30U là thiết kế mới hơn, nhỏ gọn hơn và trở thành lựa chọn thiết thực hơn cho nhiều dự án mới.

Điều quan trọng cần lưu ý là sự khác biệt giữa XT30 và XT30U không chỉ đơn thuần là vấn đề đầu nối nào chịu được dòng điện lớn hơn. Kích thước dây dẫn, tải trọng liên tục, nhiệt độ đầu nối, không gian lắp đặt, tần suất kết nối và thiết kế vật lý của bộ dây dẫn hoàn chỉnh đều rất quan trọng. Hiểu rõ những khác biệt này trước khi mua có thể giúp tránh được những công việc thay thế không cần thiết sau này.

XT30 so với XT30U: Sự khác biệt cơ bản

Đầu nối XT30 ban đầu được thiết kế như một đầu nối nguồn DC hai chân nhỏ gọn dành cho các thiết bị chạy bằng pin nhỏ. XT30U vẫn giữ nguyên khái niệm kết nối nguồn hai cực cơ bản nhưng sử dụng thiết kế vỏ nhỏ gọn hơn. Trong các danh mục sản phẩm hiện nay, XT30U được định vị rộng rãi như là đầu nối cáp nhỏ gọn tiêu chuẩn cho các ứng dụng như pin, bộ điều khiển, máy bay không người lái và các hệ thống điện nhỏ.

Đối với thiết kế mới, XT30U thường là phiên bản dễ lựa chọn hơn vì nó cung cấp một gói nhỏ gọn mà không yêu cầu thay đổi lớn về khái niệm điện của kết nối XT30. Tuy nhiên, các kỹ sư vẫn nên kiểm tra số hiệu model chính xác thay vì cho rằng mọi đầu nối thuộc dòng XT30 đều có thông số kỹ thuật giống hệt nhau.

Cần kiểm tra chính xác định mức dòng điện định mức so với mã số linh kiện, cỡ dây và điều kiện lắp đặt của đầu nối. Ví dụ, thông số kỹ thuật hiện tại của AMASS XT30U ghi rõ dòng điện tối đa là 20 A với dây 16 AWG trong điều kiện tăng nhiệt độ nhất định, trong khi các thông số thương mại khác có thể đưa ra định mức dòng điện liên tục thấp hơn tùy thuộc vào phương pháp thử nghiệm và ứng dụng của chúng. Do đó, con số "30" được quảng cáo trên đầu nối không nên được coi là định mức dòng điện liên tục phổ quát.

Vì sao XT30U được phát triển?

Ưu điểm chính của XT30U là hiệu quả về kích thước. Trong máy bay không người lái và thiết bị điều khiển từ xa, từng milimet và từng gram đều rất quan trọng. Một đầu nối thực hiện chức năng điện cần thiết trong khi chiếm ít không gian hơn sẽ dễ dàng tích hợp vào khoang pin nhỏ gọn hoặc bó dây dẫn.

Điều này trở nên đặc biệt quan trọng khi đầu nối được lắp đặt gần ESC, bộ điều khiển bay, bộ pin hoặc thành vỏ thiết bị. Một đầu nối cồng kềnh có thể khiến cáp bị uốn cong mạnh, làm tăng sức căng lên các mối hàn hoặc làm cho việc lắp ráp trở nên khó khăn hơn.

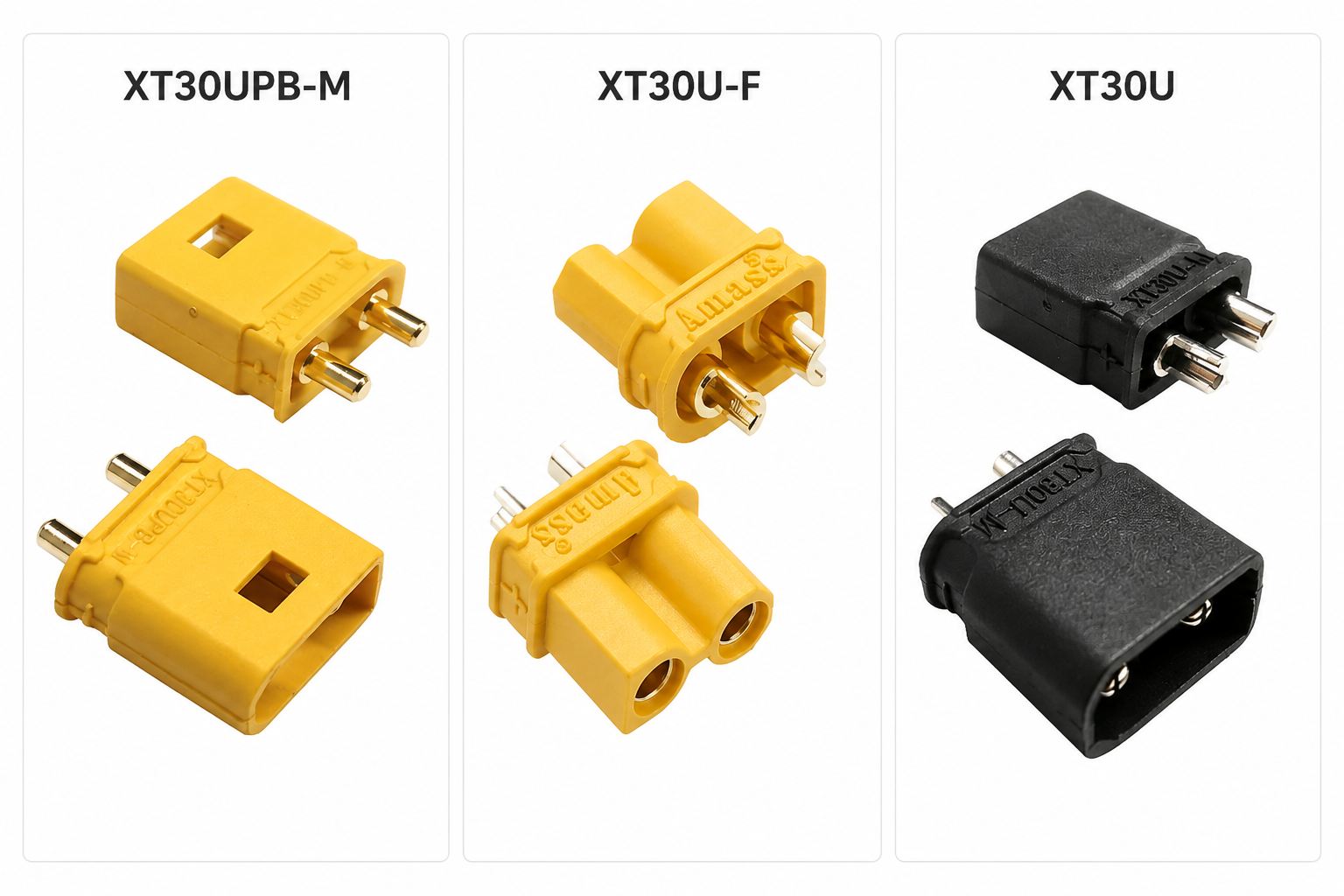

Vì lý do này, một Đầu nối pin XT30U dành cho máy bay không người lái Nó thường phù hợp hơn với các thiết kế UAV và FPV nhỏ gọn, nơi kích thước đầu nối và việc đi dây cáp rất quan trọng.

Thông số hiện tại: Con số trên đầu nối không đủ.

Một trong những sai lầm phổ biến nhất là chọn đầu nối chỉ vì tên dòng sản phẩm của nó có chứa một con số liên quan đến dòng điện. Giới hạn nhiệt thực tế phụ thuộc vào điện trở tiếp xúc, kích thước dây dẫn, thời gian dòng điện chạy, nhiệt độ môi trường, luồng không khí và số lượng đầu nối hoạt động bên trong cùng một vỏ bọc.

Một cách hữu ích để đánh giá đầu nối là xem xét mối quan hệ giữa dòng điện và sự sinh nhiệt. Tổn thất điện năng trong tiếp điểm tỷ lệ thuận với:

P = I²R

Điều này có nghĩa là việc tăng gấp đôi dòng điện không chỉ đơn giản làm tăng gấp đôi nhiệt độ tỏa ra ở đầu nối. Nếu dòng điện tăng từ 10 A lên 20 A trong khi điện trở tiếp xúc không đổi, thì nhiệt độ tỏa ra do điện trở sẽ tăng lên khoảng bốn lần.

Đây là lý do tại sao một đầu nối hoạt động hoàn hảo ở mức 8–10 A có thể trở nên nóng hơn đáng kể khi hoạt động liên tục gần mức định mức tối đa của nó. Đối với hệ thống pin, các kỹ sư nên phân biệt giữa dòng điện đỉnh ngắn hạn và dòng điện liên tục.

Lựa chọn XT30U và cỡ dây

Đầu nối và dây cáp nên được coi là một cụm lắp ráp điện duy nhất. Việc lắp đặt đầu nối có dòng điện cao vào dây dẫn có tiết diện nhỏ hơn mức cần thiết không tạo ra một bộ dây dẫn có dòng điện cao.

Tài liệu XT30U hiện tại quy định dòng điện tối đa là 20 A trong điều kiện thử nghiệm 16 AWG. Tuy nhiên, lựa chọn thực tế có thể khác nhau tùy thuộc vào chiều dài cáp, định mức nhiệt độ cách điện, phương pháp lắp đặt và chu kỳ hoạt động.

Đối với các sản phẩm đã được lắp ráp sẵn, một Đầu nối XT30U với dây silicon Có thể giảm thời gian lắp ráp vì đầu nối và cáp được cung cấp dưới dạng một khối hoàn chỉnh. Điều này hữu ích cho các bộ pin, cụm điều khiển và dây dẫn sản xuất, nơi chiều dài dây và chất lượng mối hàn đồng nhất là rất quan trọng.

So sánh XT30 và XT30U cho ứng dụng máy bay không người lái và điều khiển từ xa.

Máy bay không người lái là một trong những ví dụ rõ ràng nhất cho thấy tại sao thiết kế XT30U lại hấp dẫn. Một đường dẫn nguồn điển hình của UAV nhỏ có thể bao gồm đầu nối pin, dây dẫn ESC, bộ phận phân phối điện và một số cáp tín hiệu. Đầu nối nguồn cần phải truyền tải dòng điện cần thiết mà không làm tăng kích thước hoặc trọng lượng không cần thiết.

XT30U đặc biệt phù hợp khi thiết kế cần một đầu nối hai chân nhỏ gọn và dòng điện hoạt động nằm trong phạm vi định mức đã được kiểm định của đầu nối. Nó cũng hữu ích khi cần ngắt kết nối pin hoặc ESC thường xuyên trong quá trình bảo trì.

XT30 và XT30U có tương thích với nhau không?

Khả năng tương thích là một trong những yếu tố mà người mua cần chú ý đến phiên bản đầu nối cụ thể. Các sản phẩm dòng XT có nhiều cấu hình cơ học khác nhau, bao gồm cáp, mạch in, đầu nối góc vuông và các biến thể khác. Hai sản phẩm có thể cùng mang tên XT30 mà không cần có cùng phương pháp lắp đặt vật lý.

Nếu cần thay thế đầu nối hiện có, hãy so sánh cấu hình đực/cái, hình dạng vỏ, hướng thoát cáp, phương pháp lắp đặt và số hiệu phụ tùng chính xác. Không nên mua chỉ dựa trên tên gọi "XT30".

Đối với một thiết kế mới, việc lựa chọn dòng XT30U ngay từ đầu thường đơn giản hơn so với việc thiết kế dựa trên một đầu nối cũ hơn và thay đổi nó sau này. Tuy nhiên, đối với một dây chuyền sản xuất hiện có, chi phí thay đổi dụng cụ, chiều dài cáp, quy trình bấm hoặc hàn và hàng tồn kho cũng cần được xem xét.

Các tùy chọn XT30U đực và cái

Dòng sản phẩm XT30U có cả phiên bản đầu đực và đầu cái, cũng như nhiều cấu hình lắp đặt và cáp khác nhau. Một bộ cáp tiêu chuẩn thường bao gồm một đầu nối đực ở một đầu và một đầu nối cái ở đầu còn lại.

Đối với các ứng dụng pin, một Đầu cắm pin XT30U đực và cái Bộ sản phẩm này có thể được sử dụng để tạo các kết nối có thể tháo rời giữa bộ pin và ESC, bộ điều khiển, bộ sạc hoặc tải DC khác. Khi đặt hàng lắp ráp, người mua nên xác nhận loại đầu nối, cỡ dây, chiều dài dây, vật liệu cách điện và cực tính trước khi sản xuất.

Khi nào bạn nên chọn XT30?

Vẫn có những trường hợp việc giữ lại thiết kế XT30 hiện có hợp lý hơn là chuyển sang XT30U. Nếu một sản phẩm đã được khẳng định chất lượng sử dụng đầu nối XT30, thiết kế điện đã vượt qua kiểm tra và đầu nối này dễ dàng tìm mua, thì việc thay thế chỉ vì XT30U mới hơn có thể không mang lại nhiều lợi ích thiết thực.

XT30 vẫn có thể phù hợp khi bố cục cơ khí hiện có, lỗ khoét vỏ, đường đi của cáp và dụng cụ lắp ráp được thiết kế đặc biệt xung quanh đầu nối ban đầu.

Quyết định sẽ khác đối với một sản phẩm mới. Nếu các yêu cầu về điện tương tự và thiết kế cơ khí được hưởng lợi từ đầu nối nhỏ hơn, thì XT30U thường là điểm khởi đầu hấp dẫn hơn.

Danh sách kiểm tra lựa chọn thực tế

Bạn nên chọn cái nào?

Đối với một sản phẩm chạy bằng pin nhỏ gọn mới, XT30U thường là lựa chọn tốt hơn khi thông số dòng điện và điện áp của nó đáp ứng yêu cầu của hệ thống. Vỏ ngoài nhỏ gọn của nó rất phù hợp với máy bay không người lái, máy bay điều khiển từ xa, pin LiPo, ESC và các ứng dụng khác nơi không gian và trọng lượng bị hạn chế.

Đối với một sản phẩm hiện có, không nhất thiết phải thay thế XT30 bằng XT30U. Hãy giữ nguyên đầu nối ban đầu nếu nó đã đáp ứng các yêu cầu về điện, cơ khí và sản xuất. Việc nâng cấp sẽ trở nên đáng giá hơn khi dự án cần một đầu nối nhỏ hơn, bố trí dây dẫn được sửa đổi hoặc một dòng đầu nối mới cho sản xuất trong tương lai.

Quan trọng nhất là hãy lựa chọn dựa trên thông số kỹ thuật điện và cơ khí đầy đủ chứ không chỉ dựa vào tên gọi của đầu nối. Kiểm tra dòng điện liên tục, dòng điện đỉnh, tiết diện dây dẫn, điện trở tiếp xúc, nhiệt độ hoạt động, tuổi thọ kết nối, cấu hình lắp đặt và số hiệu linh kiện chính xác của nhà sản xuất trước khi đặt hàng số lượng lớn.
