Trong các thiết bị năng lượng mới, bó dây điện thường được coi là một bộ phận hỗ trợ. Đó là một thói quen nguy hiểm. Trong các bộ pin, mô-đun sạc xe điện, hộp lưu trữ năng lượng mặt trời, tủ điều khiển, máy bay không người lái và hệ thống điện di động, bó dây điện là một phần quan trọng quyết định hiệu suất điện của toàn bộ máy. Một đầu nối kém chất lượng, cỡ dây không phù hợp, mối nối yếu hoặc bán kính uốn cong quá nhỏ có thể gây ra sụt áp, tăng nhiệt, tín hiệu không ổn định và hỏng hóc sớm.
Vấn đề thực sự không chỉ đơn giản là "Tôi nên mua loại cáp nào?". Câu hỏi quan trọng hơn là: bộ dây dẫn này sẽ phải chịu những điều kiện về dòng điện, nhiệt độ, độ rung, giới hạn không gian, chu kỳ hoạt động và điều kiện bảo trì nào sau khi lắp đặt? Khi đã rõ những chi tiết đó, việc lựa chọn sẽ trở nên chính xác hơn nhiều.
Hướng dẫn này giải thích cách các kỹ sư và người mua có thể lựa chọn bộ dây dẫn điện hoạt động đáng tin cậy trong thiết bị thực tế, chứ không chỉ trên bản vẽ.
1. Hãy bắt đầu với dòng điện, chứ không chỉ là điện áp.
Nhiều nhóm tập trung vào định mức điện áp trước tiên, đặc biệt là trong các hệ thống điện áp cao hoặc hệ thống pin. Định mức điện áp rất quan trọng, nhưng dòng điện thường là yếu tố tạo ra nhiệt. Khi dòng điện chạy qua dây dẫn, điện trở sẽ chuyển một phần năng lượng đó thành nhiệt. Dòng điện càng cao hoặc điện trở tiếp xúc càng cao, nhiệt độ tăng càng nhanh.
Đối với các thiết bị điện nhỏ gọn, điều này rất quan trọng vì các bó dây thường được lắp đặt bên trong các vỏ kín, gần pin, mạch in, rơle, quạt hoặc khung nhôm. Một sợi cáp trông có vẻ ổn ở ngoài trời có thể quá nóng khi được lắp đặt bên trong một không gian kín.
| Yếu tố lựa chọn | Nó ảnh hưởng đến điều gì? | Rủi ro thường gặp nếu bị bỏ qua |
|---|---|---|
| Độ dày dây | Khả năng chịu tải dòng điện và sụt áp | Quá nhiệt, hiệu suất kém, hiệu năng tải không ổn định |
| Vật liệu dẫn điện | Khả năng chống chịu và khả năng chống oxy hóa lâu dài | Tổn thất cao hơn, điểm nóng, tiếp xúc không ổn định |
| Khu vực tiếp xúc của đầu nối | Điện trở tiếp xúc và sự gia tăng nhiệt | Vết cháy, chảy nhựa, mất điện gián đoạn |
| Xếp hạng cách điện | biên độ an toàn về nhiệt độ và điện áp | Nứt vỡ, hỏng cách điện, đoản mạch |
| Chất lượng uốn | Độ bền cơ học và tính ổn định điện | Đầu nối lỏng lẻo, phóng điện hồ quang, mối nối có điện trở cao |

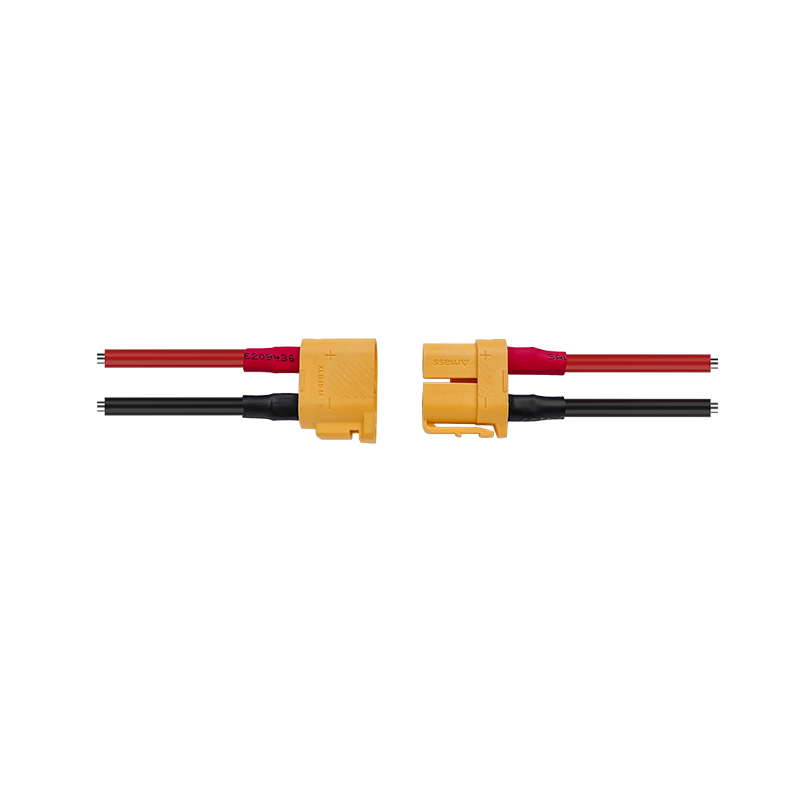

Đối với các kết nối dòng điện cao nhỏ gọn, các sản phẩm như... Cáp nguồn XT30 điện trở thấp Chúng rất hữu ích khi ứng dụng cần đường dẫn ngắn, tiếp xúc ổn định và giảm tổn thất năng lượng trong các thiết bị chạy bằng pin hoặc năng lượng mới.
2. Ước tính độ sụt áp trước khi chọn bộ dây dẫn
Sụt áp là một trong những vấn đề dễ bị bỏ sót nhất trong giai đoạn thiết kế ban đầu. Một hệ thống có thể vượt qua bài kiểm tra khởi động ngắn, nhưng lại gặp lỗi khi hoạt động ở tải trọng tối đa vì thiết bị không nhận đủ điện áp ở đầu kia của dây cáp. Điều này thường xảy ra ở các mô-đun pin, động cơ DC, bộ điều khiển, hệ thống chiếu sáng, mô-đun truyền thông và thiết bị sạc.
Một nguyên tắc thực tiễn đơn giản là: dây cáp càng dài và dòng điện càng cao, bạn càng cần chú ý đến tiết diện dây và điện trở của dây dẫn. Các bó dây ngắn đôi khi có thể sử dụng dây có tiết diện nhỏ hơn một cách an toàn, nhưng chỉ khi dòng điện, nhiệt độ, chu kỳ hoạt động và không gian lắp đặt cho phép.
| Ứng dụng | Mối quan ngại điển hình về dây đai an toàn | Trọng tâm thiết kế được đề xuất |
|---|---|---|
| Trạm sạc xe điện | Dòng điện liên tục và sự gia tăng nhiệt | Dây dẫn có điện trở thấp, đầu nối chắc chắn, kẹp nối đã được kiểm định. |
| Tủ lưu trữ năng lượng | Thời gian hoạt động dài và hệ thống dây dẫn dày đặc | Khoảng cách nhiệt, cấp độ cách nhiệt, ghi nhãn |
| Mô-đun nguồn máy bay không người lái | Trọng lượng, độ rung, dòng điện đột ngột | Cáp mềm, khóa đầu nối chắc chắn, trở kháng thấp. |
| Bộ chuyển đổi nguồn năng lượng mặt trời | an toàn khi tiếp xúc ngoài trời và phân cực | Đầu nối chống thấm nước, chống tia UV, ký hiệu rõ ràng |
| Hộp điều khiển công nghiệp | Bảo trì và mật độ dây dẫn | Độ đồng nhất của đầu nối, vòng kẹp, nhãn co nhiệt |
Mục tiêu không phải lúc nào cũng là chọn loại dây dẫn dày nhất. Dây cáp quá khổ sẽ làm tăng chi phí, trọng lượng, độ khó uốn cong và thời gian lắp đặt. Cách tiếp cận tốt hơn là tính toán tải trọng, xác nhận chu kỳ hoạt động, kiểm tra điều kiện nhiệt độ, và sau đó chọn một bộ dây dẫn cân bằng.
3. Sử dụng sự tăng nhiệt như một phương pháp kiểm tra chất lượng
Không nên đánh giá một bộ dây dẫn chỉ dựa vào vẻ bề ngoài. Hai bộ dây dẫn có thể trông gần giống nhau, nhưng lại hoạt động rất khác nhau dưới tải trọng. Sự khác biệt thường nằm ở độ tinh khiết của dây dẫn, lớp mạ, lực tiếp xúc đầu nối, độ nén của mối nối và chất lượng cách điện.
Kiểm tra sự tăng nhiệt độ sẽ cho cái nhìn rõ ràng hơn. Trong quá trình kiểm tra dòng điện được kiểm soát, bó dây phải duy trì ở nhiệt độ nằm trong phạm vi an toàn của dây dẫn, đầu nối và các thành phần xung quanh. Nếu đầu nối nóng hơn nhiều so với dây cáp, vấn đề thường là do điện trở tiếp xúc. Nếu toàn bộ dây cáp đều nóng, có thể tiết diện dây quá nhỏ hoặc dòng điện quá cao so với điều kiện lắp đặt.
| Mô hình nhiệt | Nguyên nhân có thể xảy ra | Phản hồi kỹ thuật |
|---|---|---|
| Đầu nối nóng hơn dây dẫn | Điện trở tiếp xúc cao hoặc khớp nối đầu cuối kém | Cải thiện chất lượng đầu nối, lớp mạ, lực cắm hoặc quy trình ép. |
| Dây nóng chạy dọc toàn bộ chiều dài | Dây dẫn có kích thước nhỏ hơn mức cần thiết hoặc quá tải | Tăng tiết diện dây dẫn hoặc giảm dòng điện. |
| Điểm nóng gần chỗ uốn | Mối nối yếu, sợi bị đứt, dụng cụ không phù hợp. | Kiểm tra chiều cao kẹp, lực kéo, độ khớp của đầu nối |
| Nhiệt độ cao gần khu vực uốn cong | Sợi tóc bị hư hại hoặc đường đi quá hẹp | Tăng bán kính uốn cong và thêm bộ phận giảm ứng suất |
Đối với thiết bị sạc và hộp điều khiển, Bộ dây sạc xe điện 400mm Có thể hữu ích khi dự án cần chiều dài cáp xác định, kết nối đầu cuối ổn định và trở kháng thấp hơn trong một bố cục điện nhỏ gọn.
4. Chọn đầu nối phù hợp với môi trường làm việc thực tế
Việc lựa chọn đầu nối không chỉ phụ thuộc vào số lượng chân cắm. Nó còn liên quan đến dòng điện, điện áp, độ rung, tần số cắm rút, khả năng chống nước, cấu trúc khóa, vật liệu tiếp điểm và không gian lắp đặt sẵn có. Một đầu nối hoạt động tốt trên bàn thử nghiệm có thể bị lỏng trong xe đang di chuyển, máy bay không người lái, robot hoặc hộp điện ngoài trời.
Đối với thiết bị năng lượng và công nghiệp mới, độ chắc chắn của mối nối là đặc biệt quan trọng. Một đầu nối lỏng lẻo có thể tạo ra điện trở không ổn định. Điện trở không ổn định có thể gây ra hiện tượng phóng điện hồ quang. Phóng điện hồ quang có thể làm hỏng các đầu cực, tăng nhiệt độ và cuối cùng dẫn đến hỏng hóc hoàn toàn. Đó là lý do tại sao độ khít của đầu nối, lực cắm và khả năng giữ chặt đầu cực cần được kiểm tra trước khi sản xuất hàng loạt.
Đối với thiết bị sử dụng ngoài trời hoặc bán ngoài trời, cần phải xem xét đến khả năng chống nước và bụi. Hệ thống năng lượng mặt trời, sản phẩm lưu trữ năng lượng di động và mô-đun sạc có thể phải đối mặt với mưa, độ ẩm, bụi và sự thay đổi nhiệt độ. Dây dẫn cần sử dụng vật liệu cách điện, bịt kín và bộ phận giảm căng phù hợp để ngăn hơi ẩm xâm nhập vào khu vực tiếp xúc.
5. Đừng đánh giá thấp việc bấm đầu nối
Mối nối bấm dây là nơi khởi nguồn của nhiều lỗi trong bộ dây dẫn. Một mối nối bấm tốt tạo ra cả độ bền cơ học và độ dẫn điện. Một mối nối bấm kém chất lượng có thể vẫn vượt qua bài kiểm tra độ dẫn điện nhanh, nhưng sẽ hỏng sau đó vì các sợi dây bị hư hại, lỏng lẻo hoặc bị nén không đều.
Quy trình sản xuất dây dẫn chuyên nghiệp cần kiểm soát chiều cao kẹp, lực kéo, vị trí đầu nối, chiều dài tước vỏ và kiểm tra bằng mắt thường. Đối với các sản phẩm có dòng điện cao, khu vực kẹp cần được coi là mối nối điện quan trọng, chứ không chỉ là một bước lắp ráp đơn giản.
| Lỗi uốn | Dấu hiệu dễ thấy | Lỗi có thể xảy ra tại hiện trường |
|---|---|---|
| Ép dưới | Dây dẫn có thể di chuyển bên trong đầu nối. | Điện trở cao, đầu nối bị đứt. |
| Vặn quá chặt | Các sợi dây dẫn bị nghiền nát hoặc đứt | Giảm khả năng chịu tải hiện tại, hư hỏng sớm. |
| Chiều dài dải không đúng | Lớp cách điện bên trong mối nối dây dẫn hoặc đồng hở | Tiếp xúc kém, nguy cơ đoản mạch |
| Sai khớp thiết bị đầu cuối | Đầu nối bị lỏng hoặc biến dạng | Chèn không ổn định, tăng nhiệt |
Đối với các ứng dụng có giới hạn về độ rung, chuyển động và trọng lượng, Bộ dây nguồn tùy chỉnh cho máy bay không người lái Có thể hỗ trợ định tuyến gọn gàng hơn, cung cấp điện năng tốt hơn và các điểm kết nối ổn định hơn trong thiết bị nhỏ gọn.
6. Lập kế hoạch định tuyến trước khi sản xuất
Ngay cả một bộ dây dẫn chất lượng tốt cũng có thể bị hỏng nếu lắp đặt không đúng cách. Các khúc uốn cong gấp, cạnh kim loại sắc nhọn, bề mặt nóng, các bộ phận chuyển động và lực kéo cáp có thể làm hỏng lớp cách điện hoặc dây dẫn. Trước khi đặt hàng, nhóm kỹ thuật cần xác nhận đường đi của dây dẫn bên trong sản phẩm và đánh dấu tất cả các khu vực có nguy cơ hỏng hóc.
Việc đi dây tốt thường tuân theo bốn nguyên tắc. Giữ dây nguồn tránh xa các đường tín hiệu nhạy cảm nếu có thể. Tránh đặt dây cáp gần các nguồn nhiệt. Để đủ bán kính uốn cong gần các đầu nối. Thêm các điểm cố định ở những nơi mà rung động hoặc chuyển động có thể gây áp lực lên đầu nối.
Đối với các thiết bị có hệ thống dây dẫn bên trong dày đặc, nhãn dán cũng rất hữu ích. Nhãn co nhiệt, mã màu, ký hiệu đầu nối và sơ đồ rõ ràng giúp giảm thiểu sai sót khi lắp đặt và tăng tốc độ bảo trì. Điều này đặc biệt hữu ích cho các tủ lưu trữ năng lượng, hộp điều khiển, robot, trạm sạc và thiết bị y tế hoặc công nghiệp, nơi thời gian bảo trì là yếu tố quan trọng.
7. Bảng lựa chọn đơn giản dành cho người mua và kỹ sư
| Mức độ ưu tiên | Câu hỏi thiết kế | Tại sao điều đó lại quan trọng | Mức độ rủi ro |
|---|---|---|---|
| Cao | Dòng điện liên tục tối đa là bao nhiêu? | Xác định kích thước dây dẫn và sự tăng nhiệt. | ██████████ |
| Cao | Bộ dây điện sẽ được lắp đặt ở đâu? | Không khí mở, hộp kín hoặc khu vực nóng sẽ làm thay đổi định mức cáp. | █████████ |
| Cao | Sản phẩm có rung hoặc di chuyển không? | Cần có cơ chế giảm căng và khóa chắc chắn. | ████████ |
| Trung bình | Chiều dài là cố định hay tùy chỉnh? | Ảnh hưởng đến sự sụt giảm điện áp và hiệu suất lắp ráp. | ███████ |
| Trung bình | Dây đai an toàn có cần dán nhãn không? | Giảm thiểu lỗi trong quá trình lắp đặt và bảo trì. | ██████ |
| Trung bình | Có cần chống thấm không? | Quan trọng đối với các sản phẩm năng lượng mặt trời, ngoài trời và sạc pin. | ███████ |
8. Những điều cần hỏi trước khi đặt hàng bộ dây đai tùy chỉnh
Trước khi chọn nhà cung cấp hoặc xác nhận mẫu, hãy chuẩn bị một danh sách kiểm tra kỹ thuật ngắn gọn. Điều này giúp tránh việc phải sửa đổi nhiều lần và giúp nhà sản xuất đề xuất sự kết hợp dây dẫn, đầu nối và cực đấu dây phù hợp.
| Thông tin cần cung cấp | Ví dụ |
|---|---|
| Dòng điện định mức và dòng điện cực đại | Dòng điện liên tục 15A, dòng điện cực đại 30A trong 10 giây. |
| Điện áp định mức | Điện áp DC 48V, DC 300V, hoặc giá trị tùy thuộc vào dự án. |
| Nhiệt độ làm việc | -20°C đến 80°C bên trong vỏ thiết bị |
| Chiều dài dây đai | 50mm, 200mm, 400mm, hoặc chiều dài tùy chỉnh |
| Loại đầu nối hoặc thiết bị đầu cuối | Đầu nối dòng XT, đầu nối XH, đầu cuối FDD, đầu cuối dạng ống |
| Môi trường ứng dụng | Trạm sạc xe điện, bộ pin, máy bay không người lái, hệ thống lưu trữ năng lượng mặt trời, tủ điều khiển |
| Yêu cầu kiểm thử | Kiểm tra tính liên tục, kiểm tra lực kéo, kiểm tra cách điện, kiểm tra tăng nhiệt độ |
Bộ dây dẫn điện tốt nhất không phải lúc nào cũng là bộ đắt nhất. Đó là bộ dây dẫn phù hợp với tải điện, không gian lắp đặt, điều kiện nhiệt độ, ứng suất cơ học và quy trình sản xuất. Đối với thiết bị năng lượng mới, sự phù hợp đó ảnh hưởng trực tiếp đến an toàn, hiệu quả và chi phí hậu mãi.
Khi đánh giá các mẫu, đừng chỉ nhìn vào vẻ bề ngoài. Hãy kiểm tra dây dẫn, độ khít của đầu nối, chất lượng ép, độ tăng nhiệt, nhãn mác và sự thuận tiện trong việc đi dây. Một bộ dây dẫn dễ lắp đặt, ổn định dưới dòng điện và dễ bảo trì sẽ tiết kiệm thời gian hơn nhiều so với một linh kiện giá rẻ nhưng tiềm ẩn rủi ro.
Hãy thiết kế hệ thống dây dẫn dựa trên chế độ hỏng hóc, chứ không phải dựa trên bản vẽ.
Hầu hết các sự cố về dây dẫn đều có thể truy ngược về nguyên nhân dễ đoán: dòng điện quá lớn so với dây dẫn, nhiệt độ quá cao đối với lớp cách điện, rung động quá mạnh đối với đầu nối, không gian cho bán kính uốn cong quá nhỏ, hoặc kiểm tra chưa đầy đủ trước khi giao hàng. Thiết kế bộ dây dẫn tốt sẽ xem xét các rủi ro này từ sớm và loại bỏ chúng trước khi sản phẩm đến tay khách hàng.
Đối với các hệ thống pin, thiết bị sạc xe điện, hệ thống lưu trữ năng lượng mặt trời, robot, máy bay không người lái và tủ điều khiển công nghiệp, bộ dây dẫn cần được coi là một thành phần nguồn điện chức năng. Khi lựa chọn đồng thời kích thước dây dẫn, đầu nối, cực đấu dây, phương pháp bấm đầu dây, dán nhãn và quy trình kiểm tra, thiết bị cuối cùng sẽ an toàn hơn, sạch hơn và đáng tin cậy hơn trong thực tế sử dụng.
