Thiết kế và lựa chọn bộ dây dẫn và đầu nối điện cao áp cho xe năng lượng mới.

Các nhà thiết kế tập trung vào một số yếu tố quan trọng khi phát triển sản phẩm. bộ dây điện cao áp ô tô Hệ thống này dành cho xe năng lượng mới. Chúng giải quyết các vấn đề về đầu nối và kết thúc, lỗi sản xuất và tác động của môi trường, những nguyên nhân thường gây ra các sự cố như tiếp điểm bị ăn mòn, kết nối lỏng lẻo và đứt dây. Việc lựa chọn vật liệu đóng vai trò rất quan trọng. Ví dụ:

Thiết kế và lựa chọn đúng đắn giúp tăng cường an toàn, hiệu quả và độ tin cậy của xe.

Những điểm chính cần ghi nhớ

• Hệ thống dây dẫn điện cao áp phải ưu tiên an toàn thông qua thiết kế phù hợp và lựa chọn vật liệu để ngăn ngừa sự cố.

• Việc sử dụng thiết kế đường ray kép giúp tăng độ tin cậy bằng cách ngăn ngừa rò rỉ điện và đảm bảo hoạt động liên tục nếu một đường ray bị hỏng.

• Việc cách điện và che chắn hiệu quả là rất quan trọng để giảm thiểu nhiễu điện từ và duy trì tính toàn vẹn của hệ thống.

• Các tính năng bảo trì thường xuyên và khả năng tiếp cận trong bộ dây dẫn điện giúp đơn giản hóa việc sửa chữa và kéo dài tuổi thọ của các đầu nối.

• Tuân thủ các tiêu chuẩn ngành về đầu nối đảm bảo tính tương thích, an toàn và hiệu suất đáng tin cậy trong các xe năng lượng mới.

Bộ dây dẫn điện cao áp: Nguyên tắc thiết kế





Kiến trúc hệ thống và thiết kế đường ray kép

Các kỹ sư ô tô ưu tiên kiến ​​trúc hệ thống khi thiết kế bộ dây dẫn điện cao áp cho xe năng lượng mới. Thiết kế đường ray kép nổi bật như một tính năng an toàn quan trọng. Kiến trúc này ngăn chặn các mạch điện cao áp sử dụng khung xe làm đường dẫn trở lại. Bằng cách đó, nó loại bỏ nguy cơ rò rỉ điện và các mối nguy hiểm tiềm tàng. Hệ thống đường ray kép cũng mang lại tính dự phòng. Nếu một đường ray bị lỗi, hệ thống vẫn tiếp tục hoạt động, giúp tăng độ tin cậy và đảm bảo cung cấp điện liên tục.

Các quy trình thiết kế tiêu chuẩn hóa giúp các nhà sản xuất rút ngắn chu kỳ phát triển và giảm chi phí. Việc liên tục tối ưu hóa nền tảng vật liệu giúp cải thiện hiệu quả chi phí hơn nữa. Độ chính xác trong thiết kế vẫn rất quan trọng đối với sự an toàn, đặc biệt là trong các hệ thống điện áp cao. Tuân thủ các tiêu chuẩn nghiêm ngặt đảm bảo độ tin cậy và hiệu suất tối ưu của xe. Các kỹ sư phải hiểu rõ các tiêu chuẩn này để đảm bảo tuân thủ trong suốt quá trình phát triển.

Cách điện, che chắn và bảo vệ EMC

Lớp cách điện và lớp chắn tạo nên nền tảng an toàn và khả năng tương thích điện từ (EMC) trong các bó dây dẫn điện cao áp. Các kỹ sư lựa chọn vật liệu cách điện có đặc tính điện vượt trội, chẳng hạn như polyolefin liên kết chéo và các polyme tiên tiến. Những vật liệu này chịu được điện áp cao và ngăn ngừa rò rỉ điện.

Các kỹ thuật che chắn đóng vai trò quan trọng trong việc giảm thiểu nhiễu điện từ (EMI). Các cấu hình phổ biến bao gồm các lớp lưới dây che chắn, sự kết hợp giữa lưới dây che chắn và lá nhôm, và lưới bện hoặc ống nhôm. Việc nối đất đúng cách cho lớp che chắn giúp ngăn ngừa nhiễu từ các tín hiệu bên ngoài. Các kỹ sư tránh sử dụng nhiều điểm nối đất để loại bỏ sự chênh lệch điện thế có thể gây ra nhiễu không mong muốn.

Mẹo: Việc chọn đầu nối có lớp chắn tích hợp đảm bảo kết nối liên tục giữa cáp và bó dây, tạo thành một vòng kín trong quá trình bấm đầu nối và giảm nhiễu điện từ hơn nữa.

Các nhà sản xuất sử dụng lớp chắn bện trong bó dây dẫn để chống lại nhiễu điện từ mạnh. Phương pháp này, kết hợp với các đầu nối được che chắn, duy trì tính toàn vẹn của hệ thống và bảo vệ các linh kiện điện tử nhạy cảm.

Các yếu tố an toàn và chi phí

An toàn vẫn là ưu tiên hàng đầu trong thiết kế hệ thống dây dẫn điện cao áp. Các kỹ sư giải quyết nhiều rủi ro thông qua các chiến lược thiết kế chu đáo. Bảng dưới đây tóm tắt các rủi ro an toàn phổ biến và các chiến lược giảm thiểu tương ứng:

Các nhà sản xuất cân bằng giữa việc kiểm soát chi phí và các yêu cầu an toàn bằng cách giảm thiểu chiều dài và trọng lượng dây dẫn. Họ đảm bảo tuân thủ các quy định an toàn và lựa chọn các đầu nối chất lượng cao. Thiết kế bó dây kép và lớp chắn hiệu quả giúp giảm thiểu nhiễu điện từ trong khi vẫn duy trì hiệu quả chi phí.

Các kỹ sư xem xét việc che giấu và tuân thủ các quy định về va chạm. Họ thực hiện các biện pháp bảo vệ để ngăn ngừa rò rỉ điện và hỏa hoạn. Bố trí hợp lý giúp giải quyết các rủi ro cho người sử dụng và đảm bảo vận hành an toàn. Các yếu tố chính như điện áp làm việc, nhiệt độ làm việc, độ tăng nhiệt, đường kính dây dẫn, lớp bảo vệ cáp và lựa chọn đầu nối đều hướng dẫn quá trình thiết kế.

Lưu ý: Thiết kế tiêu chuẩn hóa và nền tảng vật liệu liên tục không chỉ cải thiện an toàn mà còn góp phần tiết kiệm chi phí đáng kể cho các nhà sản xuất.

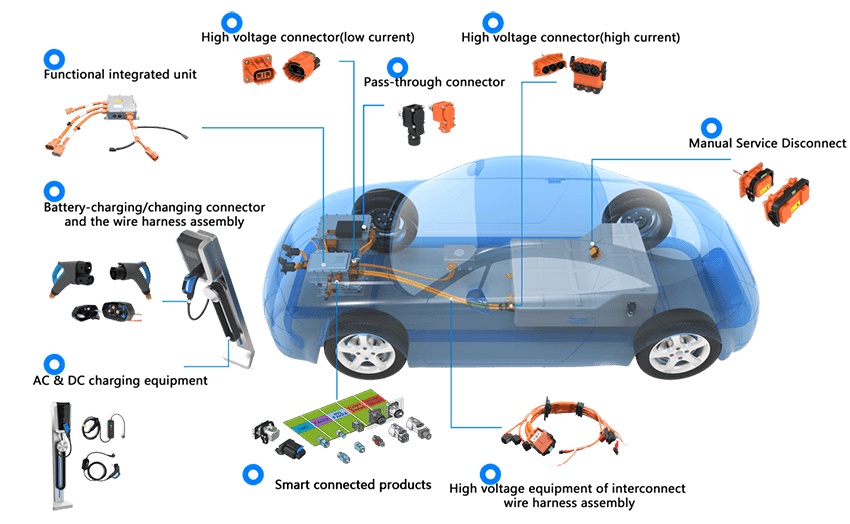

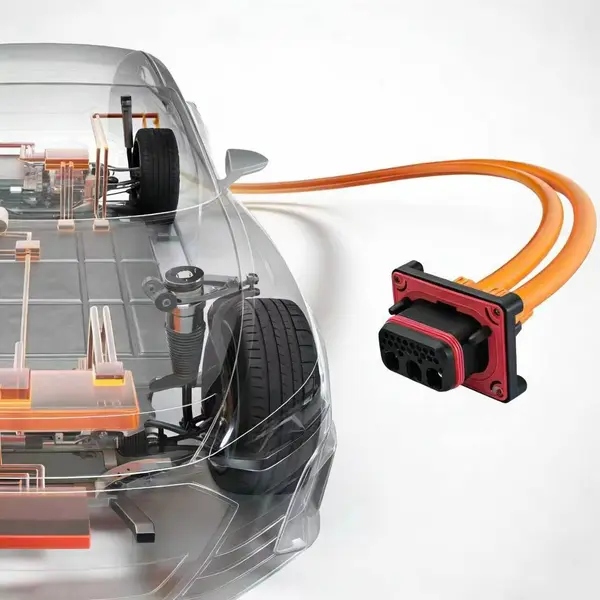

Bộ dây dẫn điện cao áp: Bố trí và định tuyến

Lập kế hoạch bố trí và định tuyến linh kiện

Các kỹ sư lập kế hoạch bố trí đường dây điện cao áp một cách chính xác. Họ xem xét các tuyến đường ngắn nhất và an toàn nhất giữa các thành phần. Cách tiếp cận này giúp giảm tổn thất năng lượng và cải thiện khả năng quản lý nhiệt. Mô phỏng động lực học chất lỏng (CFD) giúp xác định các điểm nóng nhiệt. Việc định tuyến đúng cách có thể làm giảm nhiệt độ từ 8 đến 12 độ C. Các nhà thiết kế tránh việc định tuyến song song các đường dây dòng điện cao và điện áp thấp. Thực hành này giúp giảm nhiễu điện từ gần 75%. Việc che chắn dây dẫn và cáp giúp bảo vệ các hệ thống điện tử nhạy cảm khỏi bị gián đoạn.

Lưu ý: Nhiễu điện từ có thể làm gián đoạn các hệ thống liên lạc và mạng cảm biến. Việc che chắn và lập kế hoạch đường đi cẩn thận giúp duy trì độ tin cậy của hệ thống.

Cố định, Lắp đặt và Khả năng chống rung

Việc vận hành xe khiến các bó dây điện phải chịu rung động và chuyển động liên tục. Các kỹ sư sử dụng các phương pháp cố định đáng tin cậy và các giá đỡ đặc biệt để giữ chặt các bó dây. Họ thiết kế bố cục để tránh chiều dài quá mức hoặc quá ngắn, giúp giảm thiểu ma sát và mài mòn. Vỏ bảo vệ che chắn các khu vực dễ bị tổn thương khỏi tác động của môi trường. Hệ thống ống dẫn ba lớp phân bổ ứng suất cơ học. Neo giảm căng bằng silicon làm giảm lực kéo ra tại các điểm quan trọng. Những chiến lược này bảo vệ tính toàn vẹn của đầu nối và ngăn ngừa hiện tượng mỏi dây dẫn, đặc biệt là trong môi trường tần số cao.

• Thiết kế bố trí hợp lý giúp giảm thiểu ma sát rung động.

• Các khung đỡ và phương pháp cố định đặc biệt giúp ngăn chặn sự dịch chuyển của dây đai.

• Các tấm che bảo vệ và hệ thống ống dẫn giúp tăng độ bền.

Bảo trì và khả năng tiếp cận

Các nhà thiết kế ưu tiên bảo trì và khả năng tiếp cận trong bộ dây điện xe điện Hệ thống này sử dụng các đầu nối đảm bảo kết nối chính xác và dễ dàng tiếp cận để bảo trì. Việc bó dây điện gọn gàng giúp ngăn ngừa nhiễu và đơn giản hóa việc bảo trì. Bố cục ba chiều tối ưu hóa không gian và cho phép sửa chữa dễ dàng hơn. Vật liệu cách điện ngăn ngừa tiếp xúc ngẫu nhiên với các bộ phận kim loại, tăng cường an toàn. Vật liệu chịu nhiệt và chống thấm nước đảm bảo độ ổn định trong điều kiện khắc nghiệt. Các tính năng dễ tiếp cận giúp tháo lắp nhanh chóng trong quá trình bảo trì.

Tiêu chí lựa chọn cáp

Vật liệu dẫn điện và cách điện

Các kỹ sư lựa chọn vật liệu dẫn điện và cách điện dựa trên hiệu suất điện, độ bền và chi phí. Đồng vẫn là vật liệu dẫn điện được ưa chuộng do khả năng dẫn điện và chống ăn mòn tuyệt vời. Nhôm là một lựa chọn thay thế nhẹ hơn và tiết kiệm chi phí, đặc biệt trong các ứng dụng cần giảm trọng lượng.

Lớp cách điện XLPE cung cấp khả năng chịu điện áp và độ bền cơ học vượt trội. Cao su silicon hoạt động tốt trong môi trường nhiệt độ cao và mang lại sự linh hoạt cho việc đi dây phức tạp. Những vật liệu này đảm bảo rằng các bó dây điện cao áp duy trì được sự an toàn và độ tin cậy trong các điều kiện khắc nghiệt.

Tiết diện, điện áp định mức và khả năng chịu nhiệt

Việc lựa chọn cáp phụ thuộc vào một số tiêu chí kỹ thuật:

1. Đường kính cáp phải phù hợp với bố trí và đặc tính của các linh kiện cao áp.

2. Các kỹ sư tăng diện tích mặt cắt ngang để xử lý dòng điện cao hơn và giảm tổn hao điện trở.

3. Điện áp định mức đảm bảo cáp có thể chịu được tải điện mà không bị hỏng.

4. Khả năng chịu nhiệt giúp duy trì tính toàn vẹn của lớp cách điện trong quá trình truyền tải dòng điện cao.

Tiết diện lớn hơn giúp giảm thiểu điện trở suất cao hơn của nhôm nhưng có thể làm phức tạp việc lắp đặt do kích thước tăng lên. Điện áp định mức và khả năng chịu nhiệt phù hợp giúp ngăn ngừa sự phá vỡ lớp cách điện và hỏng cáp, đặc biệt là trong các xe điện hoạt động dưới tải trọng thay đổi.

Mẹo: Luôn kiểm tra xem cáp có đáp ứng các tiêu chuẩn an toàn của ngành, chẳng hạn như yêu cầu về hàm lượng halogen và ít khói, để tăng cường an toàn cháy nổ và bảo vệ môi trường.

Vật liệu chắn và vỏ bọc

Vật liệu chắn và vỏ bọc bảo vệ cáp khỏi nhiễu điện từ và môi trường khắc nghiệt. Các kỹ sư sử dụng vật liệu tiên tiến để đảm bảo cả an toàn và độ bền.

Các hợp chất chống cháy không chứa halogen (HFFR) mang lại khả năng chống cháy tuyệt vời và an toàn cho môi trường. Các chất đàn hồi nhiệt dẻo (TPE) có thể tái chế cung cấp tính linh hoạt và hiệu suất nhiệt đồng thời hỗ trợ các mục tiêu bền vững. Những tiến bộ này giúp các nhà sản xuất đáp ứng các tiêu chuẩn an toàn và môi trường nghiêm ngặt.

Lựa chọn và tiêu chuẩn đầu nối





Các loại đầu nối và yêu cầu về hiệu năng

Các kỹ sư ô tô lựa chọn Đầu nối ô tô điện áp cao Dựa trên các tiêu chí hiệu suất nghiêm ngặt để đảm bảo độ tin cậy của các bộ dây dẫn điện cao áp. Các loại đầu nối phổ biến nhất bao gồm đầu nối tiêu chuẩn LV (điện áp thấp), đầu nối USCAR và đầu nối JIS. Mỗi loại đáp ứng các tiêu chuẩn ngành cụ thể về khả năng tương thích và an toàn.

Các đầu nối phải đảm bảo hiệu suất điện, cơ khí và môi trường ổn định. Bảng sau đây tóm tắt các yêu cầu thiết yếu:

Các kỹ sư ưu tiên lựa chọn các đầu nối duy trì áp suất tiếp xúc ổn định và giảm thiểu điện trở. Họ chọn các vật liệu có khả năng chống ăn mòn và xuống cấp do môi trường. Các kỹ thuật sản xuất tiên tiến đảm bảo độ chính xác và độ bền, giảm nguy cơ hỏng tiếp xúc điện và hư hỏng lớp cách điện.

Mẹo: Việc lựa chọn các đầu nối có cơ chế khóa chắc chắn và chỉ số IP cao sẽ tăng cường cả độ an toàn và tuổi thọ trong các ứng dụng xe điện.

Tiêu chuẩn cơ khí, điện và môi trường

Các đầu nối điện cao áp phải tuân thủ các tiêu chuẩn cơ khí, điện và môi trường nghiêm ngặt. Những tiêu chuẩn này bảo vệ người sử dụng và đảm bảo hoạt động đáng tin cậy trong điều kiện khắc nghiệt.

Các nhà sản xuất tuân thủ các tiêu chuẩn an toàn nhằm ngăn ngừa điện giật và đảm bảo an toàn cho người sử dụng. Các tiêu chuẩn hiệu suất xác minh rằng các đầu nối hoạt động đáng tin cậy trong nhiều môi trường khác nhau. Các yêu cầu thiết kế do các nhà sản xuất ô tô hàng đầu đặt ra đảm bảo tính tương thích và an toàn trên các nền tảng xe khác nhau.

Các kỹ sư nhận thức rằng chất lượng của các đầu nối điện áp cao ảnh hưởng trực tiếp đến hiệu suất điện. Độ chính xác trong sản xuất ảnh hưởng đến độ tin cậy cơ học. Hiệu suất môi trường vẫn rất quan trọng đối với hoạt động an toàn trên đường.

• Các đầu nối điện áp cao phải đáp ứng các tiêu chuẩn chất lượng cao và độ chính xác trong sản xuất.

• Các loại đầu nối này được coi là sản phẩm cao cấp do vai trò quan trọng của chúng trong an toàn xe cộ.

Các nhà sản xuất áp dụng các quy trình kiểm tra nghiêm ngặt để xác minh độ tin cậy của đầu nối. Họ phân tích các chế độ lỗi như tiếp xúc kém, hỏng lớp cách điện và các vấn đề về kết nối cơ khí. Các công cụ chẩn đoán tiên tiến, như phần mềm chẩn đoán cấu trúc liên kết, giúp xác định và ưu tiên các lỗi đầu nối, giúp đơn giản hóa việc bảo trì và giảm thời gian ngừng hoạt động.

Các tính năng an toàn và khả năng bảo trì

Các tính năng an toàn trong đầu nối điện áp cao bảo vệ cả người sử dụng và hệ thống xe. Các kỹ sư tích hợp công nghệ Vòng khóa liên động điện áp cao (HVIL) để bảo vệ người sử dụng trong quá trình lắp ráp, sửa chữa và vận hành. HVIL hoạt động như một cầu dao, cảnh báo người lái nếu kết nối điện áp cao bị lỗi. Hệ thống giám sát các đầu nối bằng vòng lặp điện áp thấp, báo hiệu sự cố nếu tín hiệu bị gián đoạn.

• HVIL đảm bảo hệ thống không thể hoạt động nếu mạch điện không hoàn chỉnh, từ đó tăng cường an toàn.

• Công nghệ ngắt kết nối an toàn chống chạm và bảo vệ ngón tay giúp ngăn ngừa việc vô tình tiếp xúc với các linh kiện điện áp cao.

• Các đầu nối có cầu chì sẽ ngắt kết nối ắc quy khi dòng điện tăng đột biến, ngăn ngừa các sự cố nghiêm trọng.

Khả năng bảo trì vẫn là yếu tố quan trọng trong thiết kế đầu nối. Các chân cắm có thể thay thế tại chỗ giúp giảm thiểu thời gian ngừng hoạt động và nâng cao năng suất bằng cách cho phép bảo trì tại chỗ. Đầu nối có tuổi thọ cao, lên đến 50.000 chu kỳ, giúp giảm tổng chi phí sở hữu. Thiết kế công thái học giúp dễ dàng thao tác bằng một tay, giảm nguy cơ chấn thương do chuyển động lặp đi lặp lại. Có thể thực hiện kết nối nhanh chóng mà không cần thêm dụng cụ, cải thiện hiệu quả trong quá trình bảo trì.

Các kỹ sư giải quyết các lỗi thường gặp như lỗi tiếp xúc điện, hỏng cách điện, nhiễm bẩn, phóng điện hồ quang và hư hỏng vật lý. Họ lựa chọn các vật liệu có khả năng chống ăn mòn và xuống cấp do môi trường. Việc thiết kế cẩn thận giúp tăng cường độ bền của đầu nối, trong khi các quy trình kiểm tra nghiêm ngặt đảm bảo độ tin cậy và an toàn.

Lưu ý: Việc kiểm tra và xử lý đúng cách các bó dây và đầu nối điện cao áp là rất quan trọng để tránh hỏng hóc trong quá trình vận hành. Các phương pháp chẩn đoán tiên tiến và lựa chọn vật liệu cẩn thận giúp duy trì tính toàn vẹn của hệ thống và an toàn cho xe.

Các kỹ sư ô tô đạt được độ an toàn và độ tin cậy tối ưu bằng cách tuân thủ các tiêu chuẩn thực hành tốt nhất trong ngành đối với hệ thống dây dẫn và đầu nối điện cao áp. Họ xác định các yêu cầu về điện, tạo ra sơ đồ chi tiết và sử dụng mô hình CAD để định tuyến chính xác. Việc tuân thủ các tiêu chuẩn quốc tế giúp giảm thiểu các rủi ro như đoản mạch và nhiễu điện từ. Danh sách kiểm tra sau đây nêu bật các bước thiết kế thiết yếu:

Việc áp dụng các nguyên tắc này giúp nâng cao hiệu suất, độ an toàn của xe và tuân thủ các tiêu chuẩn ngành.

Câu hỏi thường gặp

Những tiêu chuẩn nào định hướng việc lựa chọn đầu nối điện áp cao trong xe năng lượng mới?

Các kỹ sư ô tô tuân theo các tiêu chuẩn như USCAR, JIS và LV. Những tiêu chuẩn này đảm bảo tính tương thích, an toàn và độ tin cậy. Chúng quy định các yêu cầu về điện áp, dòng điện, độ bền cơ học và khả năng chống chịu môi trường.

Các kỹ sư đảm bảo an toàn cho hệ thống dây dẫn điện cao áp bằng cách nào?

Chúng sử dụng vật liệu cách điện có khả năng chịu điện áp cao. Chúng thực hiện việc che chắn để giảm nhiễu điện từ. Các tính năng an toàn như HVIL và cơ chế khóa chắc chắn ngăn ngừa sự tiếp xúc và ngắt kết nối ngoài ý muốn.

Tại sao các nhà sản xuất lại ưa chuộng đồng hơn nhôm làm dây dẫn?

Đồng có khả năng dẫn điện và chống ăn mòn vượt trội. Nó hỗ trợ cung cấp điện ổn định và giảm tổn thất năng lượng. Nhôm là một lựa chọn nhẹ hơn nhưng cần tiết diện lớn hơn để đạt được hiệu suất tương đương.

Những biện pháp bảo trì nào giúp kéo dài tuổi thọ của các đầu nối và bó dây dẫn?

Việc kiểm tra định kỳ giúp phát hiện sớm sự hao mòn, ăn mòn hoặc các mối nối lỏng lẻo. Các kỹ sư khuyến nghị nên làm sạch các điểm tiếp xúc, kiểm tra gioăng và thay thế các bộ phận bị hư hỏng. Bảo trì đúng cách đảm bảo hoạt động đáng tin cậy và giảm nguy cơ hỏng hóc.
